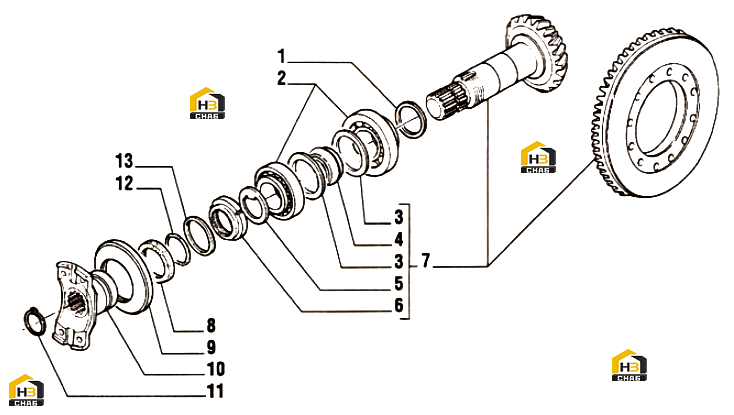

Шестерня с конической зубчатой передачей (гипоидная пара)

← Кулак поворотный и рулевой цилиндр mod. n. 5653 Дифференциал mod. n. 5429 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shim 2,50 mm.

Каталожный номер:098427

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 2,60 mm.

Каталожный номер:098426

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 2,70 mm.

Каталожный номер:098425

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 2,80 mm.

Каталожный номер:098424

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 2,90 mm.

Каталожный номер:098244

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3,40 mm

Каталожный номер:098243

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3,30 mm.

Каталожный номер:098242

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3,20 mm.

Каталожный номер:098241

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3,10 mm

Каталожный номер:098240

Комплект:-

Примечание:

№ на схеме:1

Наименование:Shim 3,00 mm.

Каталожный номер:098239

Комплект:-

Примечание:

№ на схеме:2

Наименование:Bearing 31308

Каталожный номер:027350

Комплект:2

Примечание:

№ на схеме:3

Наименование:Collapsible washer

Каталожный номер:125829

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spaser

Каталожный номер:125806

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lockwasher

Каталожный номер:113717

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring nut M40x1,5

Каталожный номер:115054

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bevel gear/pinion set Z=11/32

Каталожный номер:065631

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil seal

Каталожный номер:119990

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:123767

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange

Каталожный номер:123695

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap ring D.34 DIN 471

Каталожный номер:024789

Комплект:1

Примечание:

№ на схеме:12

Наименование:O.ring 2-126

Каталожный номер:028532

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thrust washer

Каталожный номер:123402

Комплект:1

Примечание:
