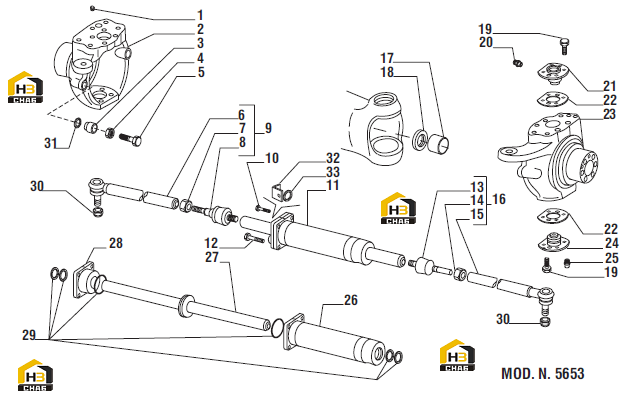

Кулак поворотный и рулевой цилиндр mod. n. 5653

← Корпус моста mod. n. 4941 Шестерня с конической зубчатой передачей (гипоидная пара) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil plug

Каталожный номер:030755

Комплект:8

Примечание:

№ на схеме:2

Наименование:Swivel housing L.H.

Каталожный номер:122983

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bush

Каталожный номер:122578

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:122577

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M14x75

Каталожный номер:122576

Комплект:2

Примечание:

№ на схеме:6

Наименование:Steering arm (L.H. Thread)

Каталожный номер:048986

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M24x1,5

Каталожный номер:342619

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ball joint (L.H. Thread)

Каталожный номер:049008

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steering arm assy (L.H. threaded)

Каталожный номер:122600

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M12x45

Каталожный номер:128534

Комплект:3

Примечание:

№ на схеме:11

Наименование:Steering cylinder

Каталожный номер:128613

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt (self lock,)

Каталожный номер:131006

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ball joint (R.H. thread)

Каталожный номер:049013

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut M24x1,5

Каталожный номер:070787

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steering arm (R.H. thread)

Каталожный номер:048987

Комплект:1

Примечание:

№ на схеме:16

Наименование:Steering arm assy (R.H. threaded)

Каталожный номер:122599

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bush

Каталожный номер:109972

Комплект:2

Примечание:

№ на схеме:18

Наименование:Oil seal

Каталожный номер:116722

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M14x35

Каталожный номер:126922

Комплект:12

Примечание:

№ на схеме:20

Наименование:Greaser nipple

Каталожный номер:024210

Комплект:2

Примечание:

№ на схеме:21

Наименование:King pin

Каталожный номер:125149

Комплект:2

Примечание:

№ на схеме:22

Наименование:Shim Th= 0,35 mm.

Каталожный номер:115735

Комплект:-

Примечание:

№ на схеме:22

Наименование:Shim Th= 0,19 mm.

Каталожный номер:115734

Комплект:-

Примечание:

№ на схеме:22

Наименование:Shim Th= 0,10 mm.

Каталожный номер:115733

Комплект:-

Примечание:

№ на схеме:23

Наименование:Swivel housing R.H.

Каталожный номер:122982

Комплект:1

Примечание:

№ на схеме:24

Наименование:King pin

Каталожный номер:118526

Комплект:2

Примечание:

№ на схеме:25

Наименование:Greaser nipple

Каталожный номер:024211

Комплект:2

Примечание:

№ на схеме:26

Наименование:Cylinder

Каталожный номер:049116

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rod

Каталожный номер:049115

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cylinder head

Каталожный номер:049108

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil seal kit

Каталожный номер:049109

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nut M20x1,5

Каталожный номер:022431

Комплект:2

Примечание:

№ на схеме:31

Наименование:Shim 1 mm.

Каталожный номер:101035

Комплект:-

Примечание:

№ на схеме:32

Наименование:Plate

Каталожный номер:124489

Комплект:1

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:023113

Комплект:1

Примечание:
