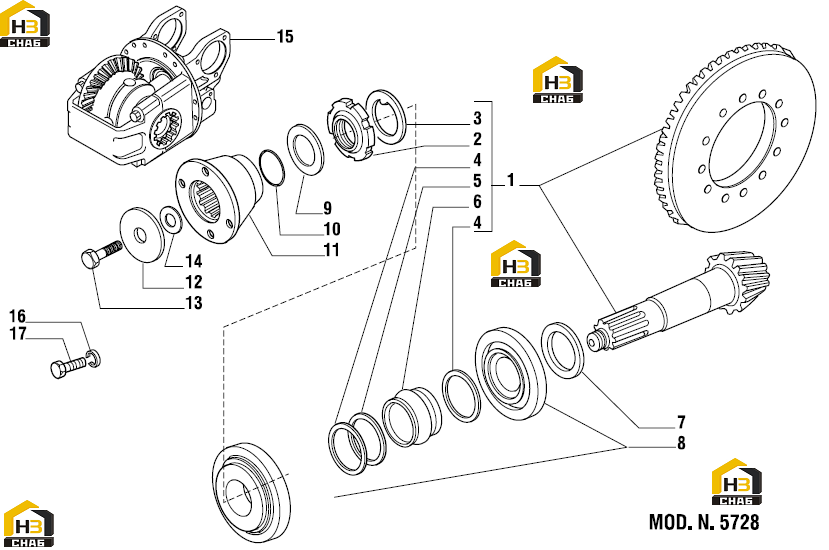

Шестерня с конической зубчатой передачей (гипоидная пара) mod. n. 5728

← Кулак поворотный - ступица колеса (обновленный) Дифференциал mod. n. 5212 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bevel gear/pinion set Z=13/37

Каталожный номер:065678

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring nut M45x1.5

Каталожный номер:117140

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:125545

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 55x45.5x2

Каталожный номер:125831

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 55x45.5x1

Каталожный номер:126018

Комплект:1

Примечание:

№ на схеме:6

Наименование:Collapsible spacer

Каталожный номер:125808

Комплект:1

Примечание:

№ на схеме:7

Наименование:Shim 2,5mm

Каталожный номер:134186

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2,6mm

Каталожный номер:134187

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2,7mm

Каталожный номер:132188

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2,8mm

Каталожный номер:132189

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 2,9mm

Каталожный номер:132190

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3,3mm

Каталожный номер:132194

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3,1mm

Каталожный номер:132192

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3,2mm

Каталожный номер:132193

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3,4mm

Каталожный номер:132195

Комплект:-

Примечание:

№ на схеме:7

Наименование:Shim 3,0mm

Каталожный номер:132191

Комплект:-

Примечание:

№ на схеме:8

Наименование:Bearing

Каталожный номер:027351

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 55x38x3

Каталожный номер:123430

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:028557

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange

Каталожный номер:123923

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 44x12.5x5

Каталожный номер:123921

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x1,25x25 (Self lock.)

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim 0,20mm

Каталожный номер:123917

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim 0,10mm

Каталожный номер:123916

Комплект:-

Примечание:

№ на схеме:14

Наименование:Shim 0,05mm

Каталожный номер:123915

Комплект:-

Примечание:

№ на схеме:15

Наименование:Differential assy

Каталожный номер:065773

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer D.12

Каталожный номер:022861

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M12x1,25x25

Каталожный номер:021134

Комплект:4

Примечание:
