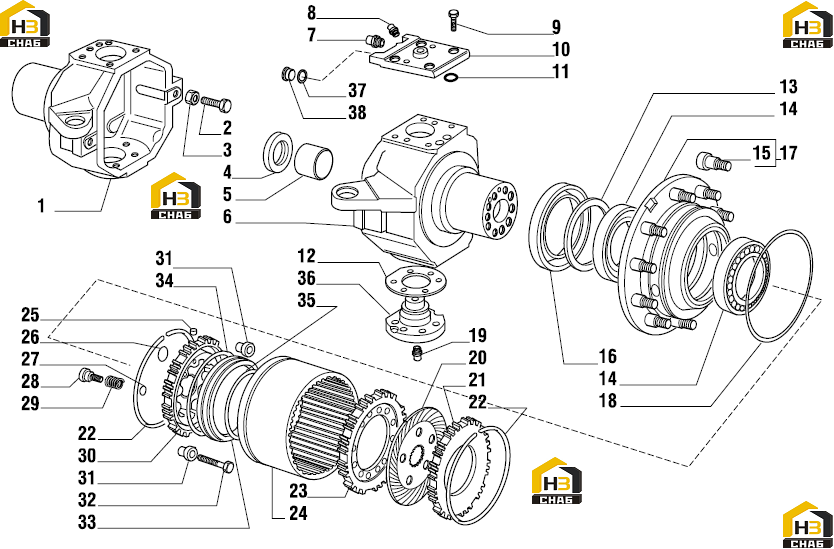

Кулак поворотный - ступица колеса (обновленный)

← Кулак поворотный - ступица колеса (mod. n. 8059) Шестерня с конической зубчатой передачей (гипоидная пара) mod. n. 5728 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel housing L.H.

Каталожный номер:126963

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M14x60

Каталожный номер:117357

Комплект:4

Примечание:

№ на схеме:3

Наименование:Nut M.14

Каталожный номер:022131

Комплект:4

Примечание:

№ на схеме:4

Наименование:Oil seal 65x87x15

Каталожный номер:121016

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bush

Каталожный номер:119908

Комплект:2

Примечание:

№ на схеме:6

Наименование:Swivel housing R.H.

Каталожный номер:126962

Комплект:1

Примечание:

№ на схеме:7

Наименование:Breather M14x1.5

Каталожный номер:125884

Комплект:2

Примечание:

№ на схеме:8

Наименование:Greaser nipple M10x1

Каталожный номер:024260

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M14x2x35 (self lock)

Каталожный номер:126922

Комплект:20

Примечание:

№ на схеме:10

Наименование:King pin

Каталожный номер:125780

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:028576

Комплект:4

Примечание:

№ на схеме:12

Наименование:Shim Th=0,3mm

Каталожный номер:122018

Комплект:-

Примечание:

№ на схеме:12

Наименование:Shim Th=0,1mm

Каталожный номер:122017

Комплект:-

Примечание:

№ на схеме:13

Наименование:Spacer

Каталожный номер:125878

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bearing

Каталожный номер:119970

Комплект:4

Примечание:

№ на схеме:15

Наименование:Stud M22x1,5x90

Каталожный номер:125046

Комплект:20

Примечание:

№ на схеме:16

Наименование:Cassette seal

Каталожный номер:047710

Комплект:2

Примечание:

№ на схеме:17

Наименование:Wheel hub

Каталожный номер:065744

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:028579

Комплект:2

Примечание:

№ на схеме:19

Наименование:Greaser nipple M10x1

Каталожный номер:024262

Комплект:2

Примечание:

№ на схеме:20

Наименование:Brake disc

Каталожный номер:125855

Комплект:2

Примечание:

№ на схеме:21

Наименование:Reaction plate

Каталожный номер:125832

Комплект:2

Примечание:

№ на схеме:22

Наименование:Ring

Каталожный номер:125061

Комплект:4

Примечание:

№ на схеме:23

Наименование:Reaction plate

Каталожный номер:125849

Комплект:2

Примечание:

№ на схеме:24

Наименование:Crown gear Z=68

Каталожный номер:125856

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M6x8

Каталожный номер:021530

Комплект:4

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:028595

Комплект:2

Примечание:

№ на схеме:27

Наименование:Lock ring

Каталожный номер:125883

Комплект:24

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:125882

Комплект:24

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:125881

Комплект:24

Примечание:

№ на схеме:30

Наименование:Wheel carrier

Каталожный номер:125850

Комплект:2

Примечание:

№ на схеме:31

Наименование:Centering bush D.20

Каталожный номер:125190

Комплект:18

Примечание:

№ на схеме:31

Наименование:Centering bush D.24

Каталожный номер:125189

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt M14x1,5x65 (self lock.)

Каталожный номер:119906

Комплект:20

Примечание:

№ на схеме:33

Наименование:Brake piston

Каталожный номер:125874

Комплект:2

Примечание:

№ на схеме:34

Наименование:Quadring 179,6x3,4

Каталожный номер:125885

Комплект:2

Примечание:

№ на схеме:35

Наименование:Quadring 204,6x3,4

Каталожный номер:125886

Комплект:2

Примечание:

№ на схеме:36

Наименование:King pin

Каталожный номер:120001

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer

Каталожный номер:122816

Комплект:2

Примечание:

№ на схеме:38

Наименование:Oil plug M14x1,5

Каталожный номер:030741

Комплект:2

Примечание:
