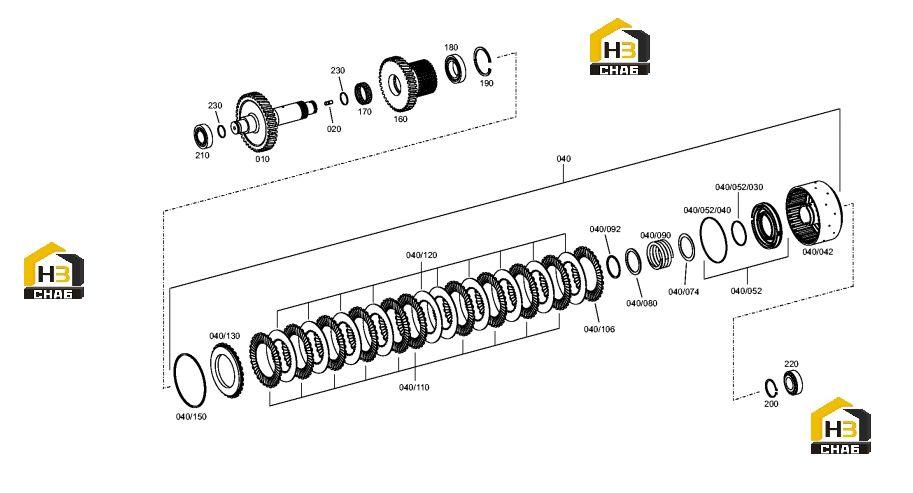

Блок фрикционов 4657.175.015

← Блок фрикционов 4657.174.041 Блок фрикционов 4657.176.018 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.715

Комплект:1

Примечание:h=4,20

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.714

Комплект:1

Примечание:h=4,05

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.713

Комплект:1

Примечание:h=3,90

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.712

Комплект:1

Примечание:h=3,75

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.711

Комплект:1

Примечание:h=3,60

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.710

Комплект:1

Примечание:h=3,45

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.709

Комплект:1

Примечание:h=3,30

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.708

Комплект:1

Примечание:h=3,15

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.707

Комплект:1

Примечание:h=3,0

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.706

Комплект:1

Примечание:h=2,85

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.705

Комплект:1

Примечание:h=2,7

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.704

Комплект:1

Примечание:h=2,55

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.703

Комплект:1

Примечание:h=2,4

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.702

Комплект:1

Примечание:h=2,25

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.701

Комплект:1

Примечание:h=2,1

№ на схеме:/130

Наименование:END SHIM

Каталожный номер:4657.371.005

Комплект:1

Примечание:

№ на схеме:/120

Наименование:INNER CLUTCH DISK

Каталожный номер:0501.316.592

Комплект:10

Примечание:

№ на схеме:/110

Наименование:DISC

Каталожный номер:0501.212.370

Комплект:10

Примечание:

№ на схеме:/106

Наименование:FRICTION DISC

Каталожный номер:0501.212.371

Комплект:1

Примечание:

№ на схеме:/92

Наименование:L-RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме:/90

Наименование:COMPRESSION SPRING

Каталожный номер:0732.042.711

Комплект:1

Примечание:

№ на схеме:/80

Наименование:SUPPORTING RING

Каталожный номер:0730.011.028

Комплект:1

Примечание:

№ на схеме:/74

Наименование:WASHER

Каталожный номер:0730.110.373

Комплект:1

Примечание:

№ на схеме://40

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:142X3

№ на схеме://30

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:75X3

№ на схеме:/52

Наименование:PISTON

Каталожный номер:4657.275.006

Комплект:1

Примечание:KPL.

№ на схеме:/42

Наименование:DISC CARRIER

Каталожный номер:4657.375.019

Комплект:1

Примечание:Z=34*Z=42

№ на схеме:10

Наименование:SHAFT

Каталожный номер:4657.375.020

Комплект:1

Примечание:Z=55*D-Teil

№ на схеме:20

Наименование:STUD

Каталожный номер:0636.607.039

Комплект:1

Примечание:M10X16

№ на схеме:40

Наименование:COUPLING

Каталожный номер:4657.275.011

Комплект:1

Примечание:

№ на схеме:160

Наименование:IDLER

Каталожный номер:4657.375.003

Комплект:1

Примечание:Z=52

№ на схеме:170

Наименование:NEEDLE CAGE

Каталожный номер:0735.321.408

Комплект:1

Примечание:K 60,0X68,0X20,0

№ на схеме:180

Наименование:BALL BEARING

Каталожный номер:0735.301.814

Комплект:1

Примечание:55,000X90,000X18,000

№ на схеме:190

Наименование:RETAINING RING

Каталожный номер:0630.502.042

Комплект:1

Примечание:90X3

№ на схеме:200

Наименование:RETAINING RING

Каталожный номер:0630.501.038

Комплект:1

Примечание:55X2

№ на схеме:210

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X25,654

№ на схеме:220

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X25,654

№ на схеме:230

Наименование:PISTON RING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
