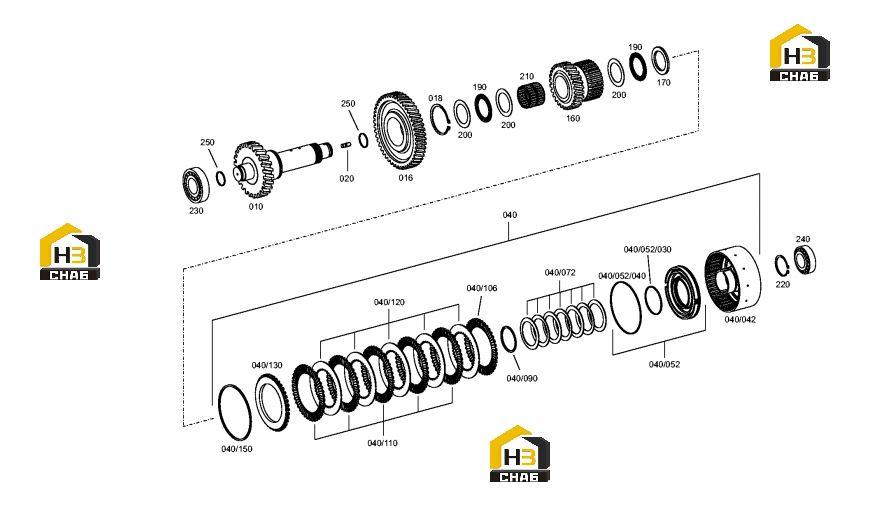

Блок фрикционов 4657.174.041

← Блок фрикционов 4657.173.020 Блок фрикционов 4657.175.015 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.697

Комплект:1

Примечание:h=4,20

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.696

Комплект:1

Примечание:h=4,05

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.695

Комплект:1

Примечание:h=3,90

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.694

Комплект:1

Примечание:h=3,75

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.693

Комплект:1

Примечание:h=3,60

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.692

Комплект:1

Примечание:h=3,45

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.691

Комплект:1

Примечание:h=3,30

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.690

Комплект:1

Примечание:h=3,15

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.689

Комплект:1

Примечание:h=3,00

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.698

Комплект:1

Примечание:h=2.85

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.688

Комплект:1

Примечание:h=2,70

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.687

Комплект:1

Примечание:h=2,55

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.686

Комплект:1

Примечание:h=2,40

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.685

Комплект:1

Примечание:h=2,25

№ на схеме:/150

Наименование:SNAP RING

Каталожный номер:0730.513.684

Комплект:1

Примечание:h=2,10

№ на схеме:/130

Наименование:END SHIM

Каталожный номер:0501.316.594

Комплект:1

Примечание:

№ на схеме:/120

Наименование:INNER CLUTCH DISK

Каталожный номер:0501.316.591

Комплект:5

Примечание:

№ на схеме:/110

Наименование:DISC

Каталожный номер:0501.212.372

Комплект:5

Примечание:h=2.5

№ на схеме:/106

Наименование:OUTER CLUTCH DISK

Каталожный номер:0501.212.373

Комплект:1

Примечание:

№ на схеме:/90

Наименование:L-RING

Каталожный номер:0501.324.228

Комплект:1

Примечание:

№ на схеме:/72

Наименование:CUP SPRING

Каталожный номер:0501.316.541

Комплект:7

Примечание:68,500X89,000X1,400

№ на схеме://40

Наименование:O-RING

Каталожный номер:0634.313.719

Комплект:1

Примечание:142X3

№ на схеме://30

Наименование:O-RING

Каталожный номер:0634.313.643

Комплект:1

Примечание:75X3

№ на схеме:/52

Наименование:PISTON

Каталожный номер:4657.275.006

Комплект:1

Примечание:KPL.

№ на схеме:/42

Наименование:DISC CARRIER

Каталожный номер:4657.374.036

Комплект:1

Примечание:Z=44

№ на схеме:10

Наименование:SHAFT

Каталожный номер:4657.374.039

Комплект:1

Примечание:Z=32

№ на схеме:16

Наименование:GEAR

Каталожный номер:4657.374.008

Комплект:1

Примечание:Z=63

№ на схеме:18

Наименование:RETAINING RING

Каталожный номер:0630.501.050

Комплект:1

Примечание:80X2,5

№ на схеме:20

Наименование:STUD

Каталожный номер:0636.607.039

Комплект:1

Примечание:M10X16

№ на схеме:40

Наименование:COUPLING

Каталожный номер:4657.274.017

Комплект:1

Примечание:

№ на схеме:160

Наименование:IDLER

Каталожный номер:4657.374.007

Комплект:1

Примечание:Z=36

№ на схеме:170

Наименование:RUNNING DISK

Каталожный номер:0635.290.114

Комплект:1

Примечание:55X78X5

№ на схеме:190

Наименование:AXIAL NEEDLE CAGE

Каталожный номер:0735.368.076

Комплект:2

Примечание:55,0X78,0X3,0

№ на схеме:200

Наименование:AXIAL WASHER

Каталожный номер:0501.334.358

Комплект:3

Примечание:55,000X78,000X1,000

№ на схеме:210

Наименование:NEEDLE CAGE

Каталожный номер:0735.321.508

Комплект:1

Примечание:K 55,0X63,0X50,0

№ на схеме:220

Наименование:RETAINING RING

Каталожный номер:0630.501.038

Комплект:1

Примечание:55X2

№ на схеме:230

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.904

Комплект:1

Примечание:44,450X95,250X28,575

№ на схеме:240

Наименование:TAPERED ROLLER BEARING

Каталожный номер:0750.117.906

Комплект:1

Примечание:39,688X76,200X25,654

№ на схеме:250

Наименование:PISTON RING

Каталожный номер:0734.401.267

Комплект:2

Примечание:
