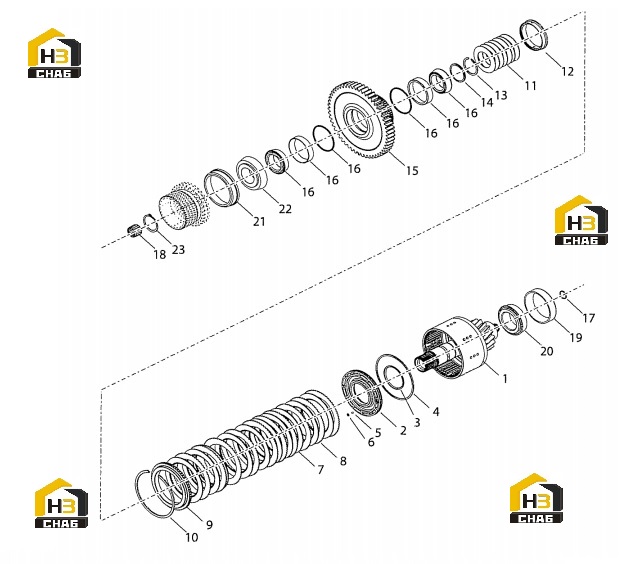

Передача пониженная

← Передача первая и вторая Вал промежуточный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSEMBLY-LOW SHAFT,HUB,DRUM&PLUG

Каталожный номер:4212521

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CL PISTON,SEAT&BALL

Каталожный номер:4213000

Комплект:1

Примечание:INCL.ITEMS 3 THRU 6

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:4212128

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:4217120

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:BALL

Каталожный номер:10J6

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:6

Наименование:SEAT-BALL

Каталожный номер:246571

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:7

Наименование:DISC-CLUTCH INNER

Каталожный номер:4213141

Комплект:10

Примечание:

№ на схеме:8

Наименование:DISC-CLUTCH OUTER

Каталожный номер:224772

Комплект:10

Примечание:

№ на схеме:9

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:236810

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING-BACKING PLATE RET 6 1/8 O.D. EXP 1/8

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:11

Наименование:ASSY-DISC SPRING

Каталожный номер:4212964

Комплект:1

Примечание:Includes 7 spring discs

№ на схеме:12

Наименование:SPACER-PISTON

Каталожный номер:4212032

Комплект:1

Примечание:

№ на схеме:13

Наименование:SNAP RING

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:14

Наименование:RETAINER-SPRING RETAINING RING

Каталожный номер:251432

Комплект:1

Примечание:

№ на схеме:15

Наименование:GEAR&LOW CLUTCH HUB 54T

Каталожный номер:4213211

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSY-LOW SPEED GEAR BEARING

Каталожный номер:251435

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-CLUTCH SHAFT PISTON MELDIN

Каталожный номер:250215

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-LOW SPEED CL SHAFT PILOT WJ-162116

Каталожный номер:230886

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING-LOW SPEED SHAFT REAR 453X

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING-LOW SPEED SHAFT REAR 462

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:21

Наименование:CUP-BEARING FRONT TAPER 39552B

Каталожный номер:251428

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONE-BEARING FRONT TAPER 39573

Каталожный номер:251429

Комплект:1

Примечание:

№ на схеме:23

Наименование:RETAINING RING

Каталожный номер:237669

Комплект:1

Примечание:
