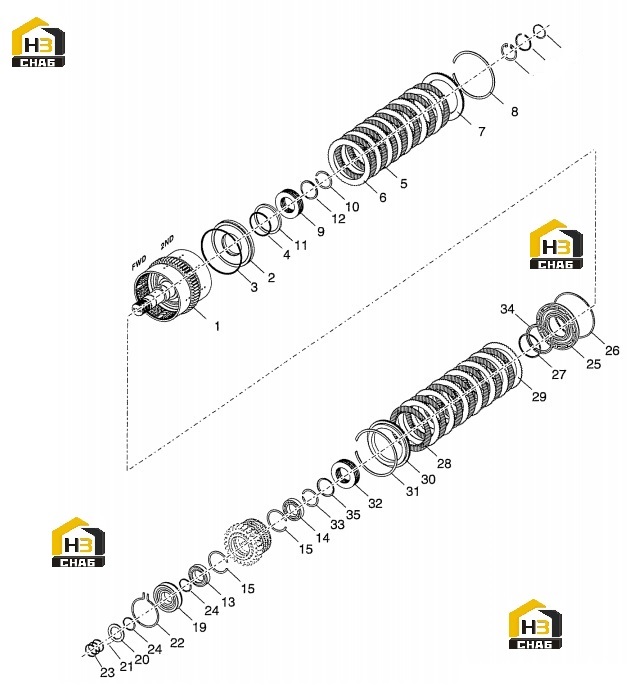

Передача первая и вторая

← Передача третья и задний ход Передача пониженная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-FWD&2ND SHAFT,DRUMS AND PLUGS

Каталожный номер:4211912

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON-2ND CLUTCH

Каталожный номер:4212125

Комплект:1

Примечание:INCL.ITEM 3&4

№ на схеме:3

Наименование:SEAL-OUTER CLUTCH PISTON

Каталожный номер:4217120

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-INNER PISTON

Каталожный номер:4212128

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:DISC-CLUTCH INNER

Каталожный номер:4213141

Комплект:7

Примечание:

№ на схеме:6

Наименование:DISC CLUTCH OUTER

Каталожный номер:4212130

Комплект:7

Примечание:

№ на схеме:7

Наименование:PLATE-CLUTCH DISC BACKING 2ND CLUTCH

Каталожный номер:236810

Комплект:1

Примечание:

№ на схеме:8

Наименование:SNAP RING-BACKING PLATE-2ND CLUTCH

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-DISC SPRING

Каталожный номер:4212964

Комплект:1

Примечание:INCLUDING 7 SPRING DISCS

№ на схеме:10

Наименование:SNAP-RING SPRING RETAINING

Каталожный номер:224026

Комплект:2

Примечание:

№ на схеме:11

Наименование:SPACER-PISTON-2ND CLUTCH

Каталожный номер:4212132

Комплект:1

Примечание:

№ на схеме:12

Наименование:RETAINER-SNAP RING-2ND CLUTCH

Каталожный номер:251432

Комплект:1

Примечание:

№ на схеме:13

Наименование:BRG-CLUTCH DRIVEN GEAR 108KSF L.I.F.

Каталожный номер:233389

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRG-CLUTCH DRIVEN GEAR 108KS L.I.F.

Каталожный номер:230829

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING-CLUTCH DRIVEN GEAR BEARING

Каталожный номер:223877

Комплект:2

Примечание:

№ на схеме:19

Наименование:BEARING-FWD&2ND SHAFT FRONT LP-1308-U-128

Каталожный номер:239946

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLATE-FWD&2ND SHAFT FRONT BRG END

Каталожный номер:239947

Комплект:1

Примечание:

№ на схеме:21

Наименование:BALL-FWD&2ND SHAFT FRONT BRG END PLATE RET

Каталожный номер:10J4

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING-FR BRG LCTG

Каталожный номер:230889

Комплект:1

Примечание:

№ на схеме:23

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:3

Примечание:

№ на схеме:24

Наименование:RING-FRONT BEARING RETAINING

Каталожный номер:247949

Комплект:2

Примечание:

№ на схеме:25

Наименование:ASSY-CLUTCH PISTON-FWD CL

Каталожный номер:4212125

Комплект:1

Примечание:INCL.ITEM 26&27

№ на схеме:26

Наименование:SEAL-OUTER CLUTCH PISTON

Каталожный номер:4212127

Комплект:1

Примечание:PART OF ITEM 25

№ на схеме:27

Наименование:SEAL-INNER PISTON

Каталожный номер:4212128

Комплект:1

Примечание:PART OF ITEM 25

№ на схеме:28

Наименование:DISC-CLUTCH INNER

Каталожный номер:4213141

Комплект:7

Примечание:

№ на схеме:29

Наименование:DISC CLUTCH OUTER

Каталожный номер:4212130

Комплект:7

Примечание:

№ на схеме:30

Наименование:PLATE-CLUTCH DISC BACKING FWD CLUTCH

Каталожный номер:236810

Комплект:1

Примечание:

№ на схеме:31

Наименование:SNAP RING-BACKING PLATE-FWD CLUTCH

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:32

Наименование:ASSY-DISC SPRING

Каталожный номер:4212964

Комплект:1

Примечание:INCLUDING 7 SPRING DISCS

№ на схеме:34

Наименование:SPACER-PISTON-FWD CLUTCH

Каталожный номер:4212132

Комплект:2

Примечание:

№ на схеме:35

Наименование:RETAINER-SNAP RING-FWD CLUTCH

Каталожный номер:251432

Комплект:2

Примечание:
