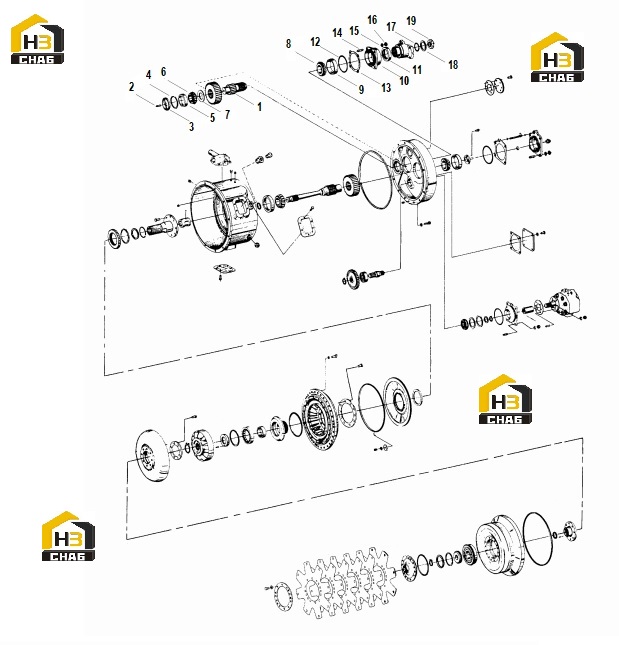

Вал выходной

← Адаптер насоса и заглушка Клапан регулирующий →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-OUTPUT

Каталожный номер:218733

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL TUBE

Каталожный номер:222031

Комплект:1

Примечание:

№ на схеме:3

Наименование:OUTPUT SHAFT OIL BAFFLE

Каталожный номер:222027

Комплект:1

Примечание:

№ на схеме:4

Наименование:SNAP RING

Каталожный номер:223900

Комплект:1

Примечание:

№ на схеме:5

Наименование:CUP-BEARING

Каталожный номер:247572

Комплект:1

Примечание:

№ на схеме:6

Наименование:CUP-BEARING

Каталожный номер:247580

Комплект:1

Примечание:

№ на схеме:7

Наименование:OUTPUT SHAFT SPACER

Каталожный номер:218738

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONE-BEARING

Каталожный номер:247576

Комплект:1

Примечание:

№ на схеме:9

Наименование:CUP-BEARING

Каталожный номер:247575

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEARING CAP&OIL SEAL ASSY

Каталожный номер:218791

Комплект:1

Примечание:INCL.ITEM 11

№ на схеме:11

Наименование:OIL SEAL

Каталожный номер:225763

Комплект:1

Примечание:PART OF ITEM 10

№ на схеме:12

Наименование:O-RING

Каталожный номер:60K40420

Комплект:1

Примечание:

№ на схеме:13B

Наименование:SHIM-.010

Каталожный номер:218744

Комплект:1

Примечание:

№ на схеме:13A

Наименование:SHIM-.007

Каталожный номер:218743

Комплект:1

Примечание:

№ на схеме:13

Наименование:OUTPUT SHAFT BRG CAP SHIM

Каталожный номер:218742

Комплект:1

Примечание:

№ на схеме:14

Наименование:AXLE HOUSING ADAPTOR TO CASE STUD

Каталожный номер:204498

Комплект:4

Примечание:

№ на схеме:15

Наименование:LOCKWASHER

Каталожный номер:4E8

Комплект:4

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:62D8

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-RING

Каталожный номер:60K60204

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:222181

Комплект:1

Примечание:

№ на схеме:19

Наименование:NUT-IDLER SHAFT

Каталожный номер:215634

Комплект:1

Примечание:
