Клапан регулирующий

← Вал выходной Насос масляный →

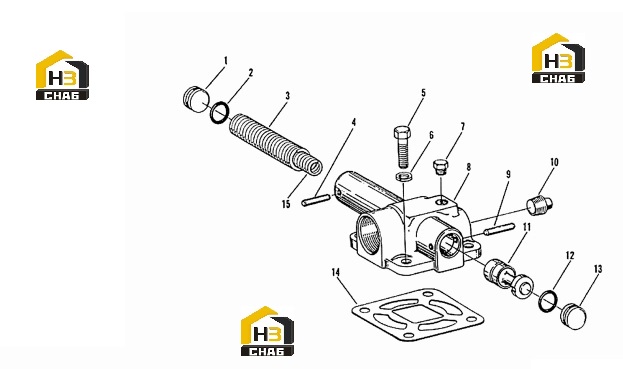

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STOP-VALVE SPOOL

Каталожный номер:222041

Комплект:1

Примечание:

№ на схеме:1A

Наименование:PRESSURE REGULATING VALVE ASSEMBLY

Каталожный номер:242501

Комплект:1

Примечание:includes items 1 thru 4,7 thru 13&15

№ на схеме:2

Наименование:O-RING

Каталожный номер:76K210

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPRING-PRESSURE

Каталожный номер:214668

Комплект:1

Примечание:

№ на схеме:4

Наименование:ROLL-PIN

Каталожный номер:633157

Комплект:1

Примечание:

№ на схеме:5

Наименование:CAPSCREW

Каталожный номер:1C720

Комплект:4

Примечание:

№ на схеме:6

Наименование:LOCKWASHER-PUMP MOUNTING SCREW

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:7

Наименование:PIPE PLUG

Каталожный номер:40K4

Комплект:1

Примечание:

№ на схеме:8

Наименование:BODY-PRESS. REG. VALVE

Каталожный номер:245752

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE PLUG

Каталожный номер:10F8

Комплект:1

Примечание:

№ на схеме:10

Наименование:REGULATING VALVE PISTON

Каталожный номер:228500

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:76K210

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:76K210

Комплект:1

Примечание:

№ на схеме:13

Наименование:STOP-VALVE SPOOL

Каталожный номер:222041

Комплект:1

Примечание:

№ на схеме:14

Наименование:PRESSURE REGULATOR VALVE GASKET

Каталожный номер:227087

Комплект:1

Примечание:

№ на схеме:15

Наименование:REGULATING SPRING

Каталожный номер:227292

Комплект:1

Примечание:
