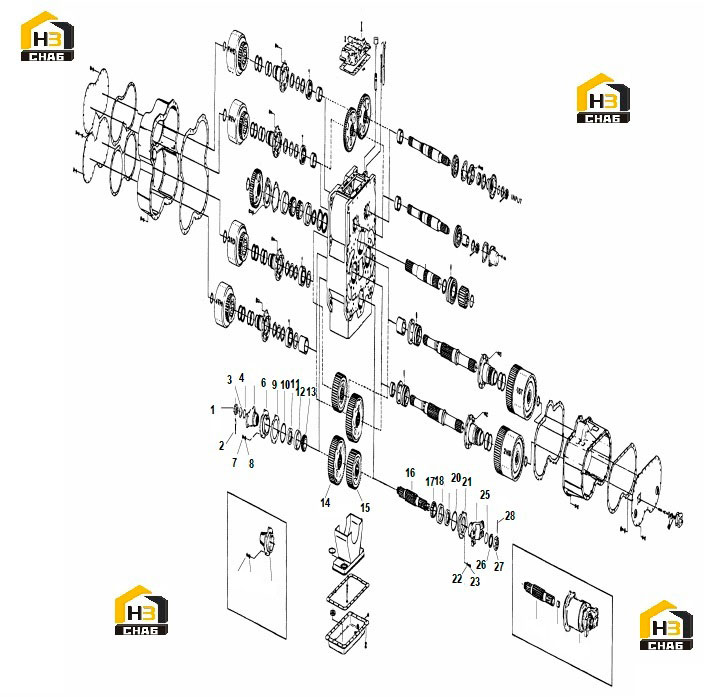

Вал выходной

← Вал промежуточный Блок управления гидравлический →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:NUT

Каталожный номер:669897

Комплект:1

Примечание:

№ на схеме:2

Наименование:COTTER PIN

Каталожный номер:1F740

Комплект:1

Примечание:

№ на схеме:3

Наименование:INPUT FLANGE NUT WASHER

Каталожный номер:217410

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:25K60212

Комплект:1

Примечание:

№ на схеме:6

Наименование:CAP-OUTPUT SHAFT BEARING

Каталожный номер:226797

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAPSCREW

Каталожный номер:1C828

Комплект:6

Примечание:

№ на схеме:8

Наименование:LOCKWASHER

Каталожный номер:4E8

Комплект:6

Примечание:

№ на схеме:9B

Наименование:SHIM-BEARING CAP .010

Каталожный номер:217391

Комплект:3

Примечание:

№ на схеме:9A

Наименование:SHIM-BEARING CAP .007

Каталожный номер:217390

Комплект:3

Примечание:

№ на схеме:9

Наименование:SHIM-BEARING CAP .004

Каталожный номер:217389

Комплект:3

Примечание:

№ на схеме:10

Наименование:O-RING

Каталожный номер:25K40428

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL-OIL

Каталожный номер:246154

Комплект:2

Примечание:

№ на схеме:12

Наименование:CUP-INNER PINION BEARING

Каталожный номер:247568

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONE-BEARING TIMKEN 715345

Каталожный номер:247590

Комплект:1

Примечание:

№ на схеме:14

Наименование:GEAR 1ST-3RD 54T

Каталожный номер:217275

Комплект:1

Примечание:

№ на схеме:15

Наименование:GEAR 2ND-4TH 40T

Каталожный номер:217262

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHAFT-OUTPUT

Каталожный номер:226796

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONE-BEARING TIMKEN 715345

Каталожный номер:247590

Комплект:1

Примечание:

№ на схеме:18

Наименование:CUP-INNER PINION BEARING

Каталожный номер:247568

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:25K40428

Комплект:1

Примечание:

№ на схеме:21

Наименование:CAP-OUTPUT SHAFT BEARING

Каталожный номер:226797

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCKWASHER

Каталожный номер:4E8

Комплект:6

Примечание:

№ на схеме:23

Наименование:CAPSCREW

Каталожный номер:1C828

Комплект:6

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:25K60212

Комплект:1

Примечание:

№ на схеме:26

Наименование:INPUT FLANGE NUT WASHER

Каталожный номер:217410

Комплект:1

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:669897

Комплект:1

Примечание:

№ на схеме:28

Наименование:COTTER PIN

Каталожный номер:1F740

Комплект:1

Примечание:
