Вал промежуточный

← Муфта четвертой передачи Вал выходной →

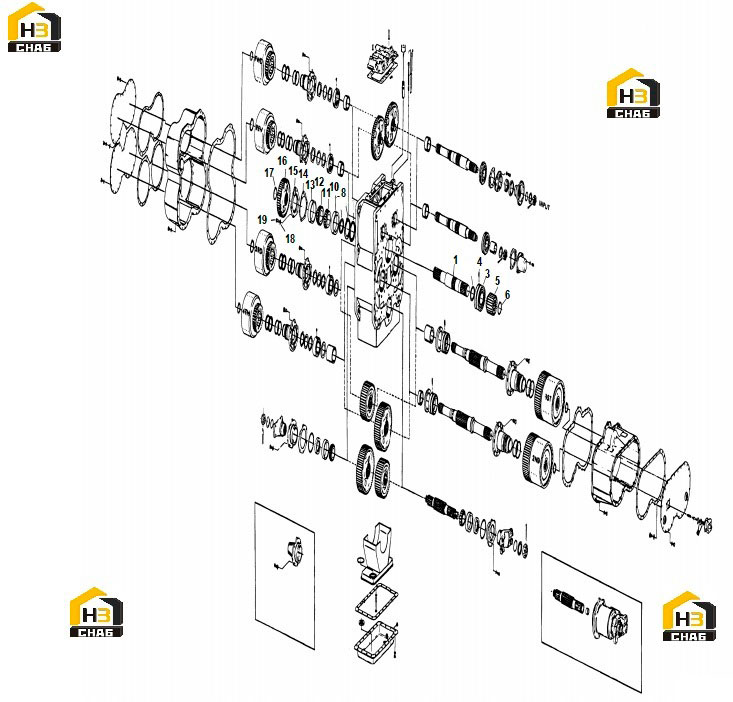

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-IDLER

Каталожный номер:241185

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPHERICAL ROLLER BEARING

Каталожный номер:241215

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:237538

Комплект:1

Примечание:

№ на схеме:5

Наименование:IDLER SHAFT GEAR 26T

Каталожный номер:250884

Комплект:1

Примечание:

№ на схеме:6

Наименование:SNAP RINGS

Каталожный номер:211549

Комплект:1

Примечание:

№ на схеме:7

Наименование:IDLER SHAFT OIL SHIELD

Каталожный номер:241192

Комплект:1

Примечание:

№ на схеме:8

Наименование:INTERNAL SNAP RING

Каталожный номер:241193

Комплект:1

Примечание:

№ на схеме:10

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:241216

Комплект:1

Примечание:

№ на схеме:11

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:241217

Комплект:1

Примечание:

№ на схеме:12

Наименование:TAPER ROLLER BEARING CONE

Каталожный номер:241217

Комплект:1

Примечание:

№ на схеме:13

Наименование:TAPER ROLLER BEARING CUP

Каталожный номер:241216

Комплект:1

Примечание:

№ на схеме:14B

Наименование:SHIM

Каталожный номер:241191

Комплект:1

Примечание:

№ на схеме:14A

Наименование:SHIM

Каталожный номер:241190

Комплект:1

Примечание:

№ на схеме:14

Наименование:SHIM-BEARING CAP

Каталожный номер:241189

Комплект:1

Примечание:

№ на схеме:15

Наименование:IDLER SHAFT BEARING CAP

Каталожный номер:241188

Комплект:1

Примечание:

№ на схеме:16

Наименование:GEAR-47T

Каталожный номер:250881

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RINGS

Каталожный номер:743668

Комплект:1

Примечание:

№ на схеме:18

Наименование:LOCKWASHER

Каталожный номер:4E8

Комплект:6

Примечание:

№ на схеме:19

Наименование:CAPSCREW

Каталожный номер:1C820

Комплект:6

Примечание:
