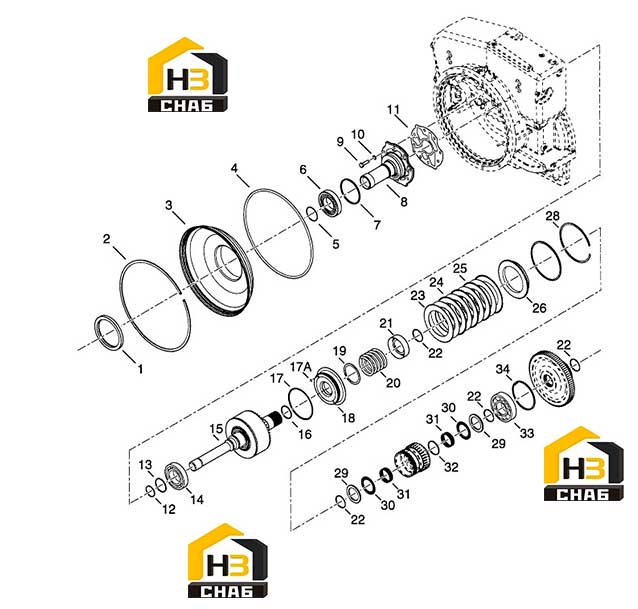

Вал входной и первая передача

← Шестерни привода насоса Передача вторая и задний ход →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL-OIL BAFFLE INNER

Каталожный номер:4206362

Комплект:1

Примечание:PART OF ITEM 3

№ на схеме:2

Наименование:SNAPRING

Каталожный номер:245787

Комплект:1

Примечание:

№ на схеме:3

Наименование:ASSY- OIL BAFFLE AND SEAL

Каталожный номер:4206364

Комплект:1

Примечание:INCLUDING ITEM 1

№ на схеме:4

Наименование:O-RING OIL BAFFLE OUTER

Каталожный номер:4208919

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING-SNAP DIA 60

Каталожный номер:4206403

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING-TORQUE CONVERTER NU212 ECJ

Каталожный номер:4206359

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-PISTON

Каталожный номер:4206401

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT-STATOR

Каталожный номер:4206357

Комплект:1

Примечание:

№ на схеме:9

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:8

Примечание:

№ на схеме:10

Наименование:CAPSCREW

Каталожный номер:7CM1035

Комплект:8

Примечание:

№ на схеме:11

Наименование:GASKET-STATOR SUPPORT

Каталожный номер:4206672

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-PISTON

Каталожный номер:4206402

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING-PISTON

Каталожный номер:4203898

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING (BALL)

Каталожный номер:214596

Комплект:1

Примечание:

№ на схеме:15

Наименование:ASSY-SHAFT AND HUB 1ST

Каталожный номер:4208973

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-PISTON 56 X 2,5

Каталожный номер:4207128

Комплект:1

Примечание:

№ на схеме:17A

Наименование:SCREEN

Каталожный номер:4202581

Комплект:1

Примечание:PART OF ITEM 18

№ на схеме:17

Наименование:SEAL-OUTER

Каталожный номер:4206389

Комплект:1

Примечание:PART OF ITEM 18

№ на схеме:18

Наименование:ASSY-CLUTCH PISTON 1ST

Каталожный номер:4207142

Комплект:1

Примечание:INCL ITEMS 17 & 17A

№ на схеме:19

Наименование:SPACER-CLUTCH PISTON SPRING

Каталожный номер:4206370

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPRING-PISTON RETURN

Каталожный номер:4206369

Комплект:1

Примечание:

№ на схеме:21

Наименование:SPRING-RETAINER

Каталожный номер:4206371

Комплект:1

Примечание:

№ на схеме:22

Наименование:SNAP RING-EXTERNAL

Каталожный номер:5JM55

Комплект:4

Примечание:

№ на схеме:23

Наименование:DISC-CLUTCH OUTER HALF

Каталожный номер:4206417

Комплект:2

Примечание:

№ на схеме:24

Наименование:DISC-CLUTCH OUTER

Каталожный номер:4206373

Комплект:4

Примечание:

№ на схеме:25

Наименование:DISC-CLUTCH INNER

Каталожный номер:4206374

Комплект:5

Примечание:

№ на схеме:26

Наименование:PLATE-END

Каталожный номер:4210081

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING

Каталожный номер:4210179

Комплект:1

Примечание:

№ на схеме:29

Наименование:WASHER-THRUST 78X55X5

Каталожный номер:4206377

Комплект:2

Примечание:

№ на схеме:30

Наименование:BEARING-NEEDLE ROLLER

Каталожный номер:4206378

Комплект:2

Примечание:

№ на схеме:31

Наименование:BEARING K55X60X17XFV1C

Каталожный номер:4208652

Комплект:2

Примечание:

№ на схеме:32

Наименование:SPACER

Каталожный номер:4206844

Комплект:1

Примечание:

№ на схеме:33

Наименование:BEARING 6311 C3

Каталожный номер:4204258

Комплект:1

Примечание:

№ на схеме:34

Наименование:SNAP RING

Каталожный номер:7JM120

Комплект:1

Примечание:
