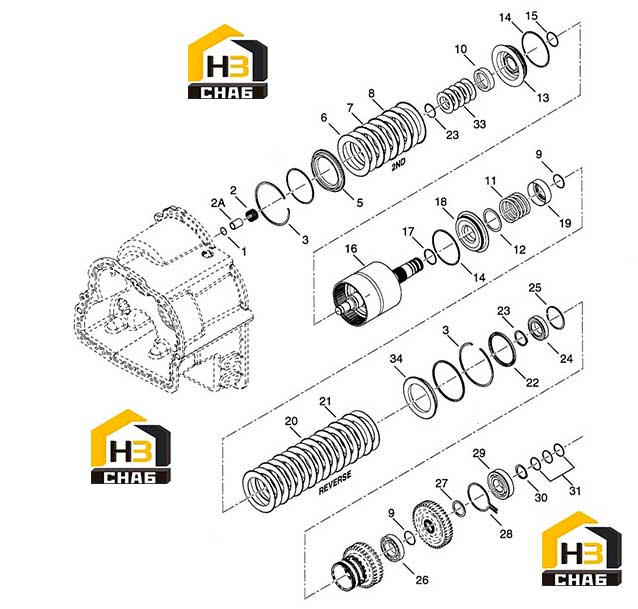

Передача вторая и задний ход

← Вал входной и первая передача Передача первая и третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RING-PISTON

Каталожный номер:4208430

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING HK3026

Каталожный номер:4208646

Комплект:1

Примечание:

№ на схеме:2A

Наименование:BEARING JR253030

Каталожный номер:4208645

Комплект:1

Примечание:

№ на схеме:3

Наименование:SNAP RING

Каталожный номер:4210179

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLATE-END 2ND

Каталожный номер:4207152

Комплект:1

Примечание:

№ на схеме:6

Наименование:DISC-CLUTCH OUTER HALF 2ND

Каталожный номер:4206417

Комплект:2

Примечание:

№ на схеме:7

Наименование:DISC-CLUTCH INNER 2ND

Каталожный номер:4206374

Комплект:6

Примечание:

№ на схеме:8

Наименование:DISC-CLUTCH OUTER 2ND

Каталожный номер:4206373

Комплект:5

Примечание:

№ на схеме:9

Наименование:SNAP RING-EXTERNAL

Каталожный номер:5JM55

Комплект:2

Примечание:

№ на схеме:10

Наименование:SPACER-CLUTCH PISTON SPRING

Каталожный номер:4206418

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING-PISTON RETURN

Каталожный номер:4206369

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPACER-CLUTCH PISTON SPRING

Каталожный номер:4206370

Комплект:1

Примечание:

№ на схеме:13A

Наименование:SCREEN

Каталожный номер:-

Комплект:1

Примечание:Not Sold Separately - PART OF ITEM 13

№ на схеме:13

Наименование:ASSY-CLUTCH PISTON 2ND

Каталожный номер:4207142

Комплект:1

Примечание:INCL ITEM 13A & 14

№ на схеме:14

Наименование:SEAL-OUTER 2ND

Каталожный номер:4206389

Комплект:1

Примечание:PART OF ITEM 13

№ на схеме:15

Наименование:RING-PISTON 56 X 2,5

Каталожный номер:4207128

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSY-SHAFT, HUB, DRUM AND PLUGS REV&2ND

Каталожный номер:4208817

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-PISTON

Каталожный номер:4203898

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSY-CLUTCH PISTON REV

Каталожный номер:4207143

Комплект:1

Примечание:INCL ITEM 13A & 14

№ на схеме:19

Наименование:RETAINER-SPRING

Каталожный номер:4206485

Комплект:1

Примечание:

№ на схеме:20

Наименование:DISC-CLUTCH OUTER REV

Каталожный номер:4207140

Комплект:10

Примечание:

№ на схеме:21

Наименование:DISC-CLUTCH INNER REV

Каталожный номер:4207141

Комплект:10

Примечание:

№ на схеме:22

Наименование:SEAL LIP END PLATE

Каталожный номер:4207421

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-RETAINING

Каталожный номер:4209528

Комплект:2

Примечание:

№ на схеме:24

Наименование:BEARING CLUTCH DRIVEN GEAR

Каталожный номер:4207425

Комплект:1

Примечание:

№ на схеме:25

Наименование:RING-SNAP

Каталожный номер:7JM90

Комплект:1

Примечание:

№ на схеме:26

Наименование:REAR BEARING

Каталожный номер:225874

Комплект:1

Примечание:

№ на схеме:27

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:234230

Комплект:1

Примечание:

№ на схеме:28

Наименование:SNAP RING EXTERNAL-SPECIAL

Каталожный номер:234229

Комплект:1

Примечание:

№ на схеме:29

Наименование:BEARING-BALL

Каталожный номер:4205105

Комплект:1

Примечание:

№ на схеме:30

Наименование:RETAINING RING

Каталожный номер:234347

Комплект:1

Примечание:

№ на схеме:31

Наименование:RING-PISTON

Каталожный номер:4206675

Комплект:3

Примечание:

№ на схеме:33

Наименование:ASSY-SPRING DISC - INCLUDING 5 WASHERS

Каталожный номер:4208819

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLATE-END REV

Каталожный номер:4210081

Комплект:1

Примечание:
