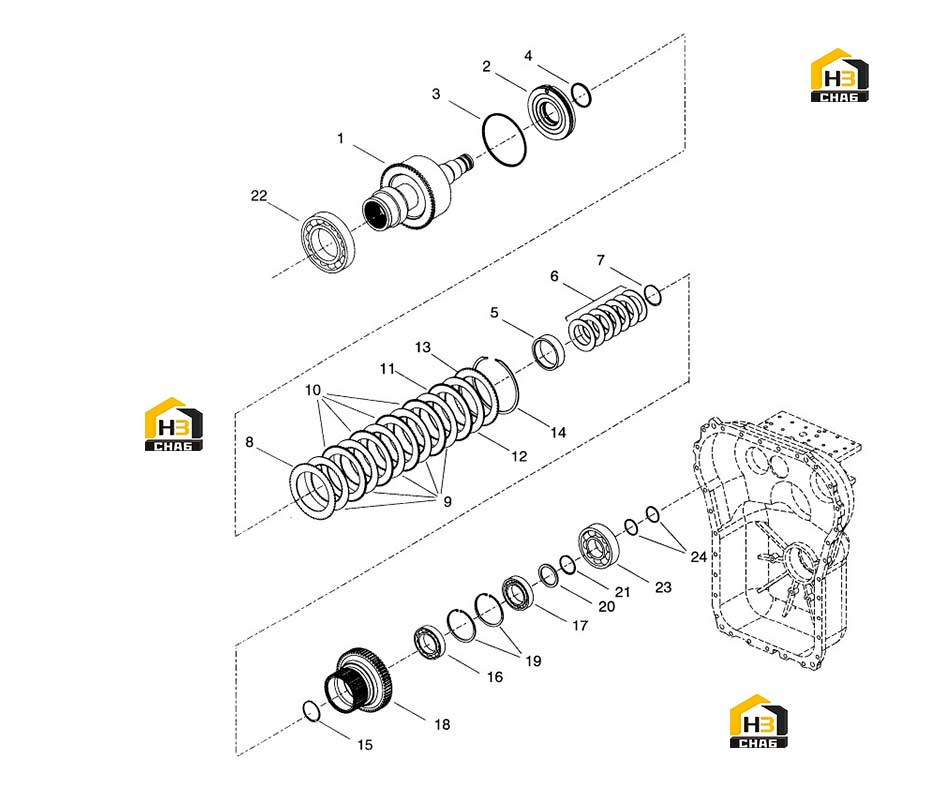

Группа второго вала

← Группа третьего вала Группа первого вала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY SHAFT 2ND HUB,DRUM,SENSOR GEAR,PLUG

Каталожный номер:4217355

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON-INCLUDING ITEMS 3 & 4

Каталожный номер:4203742

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER-PART OF ITEM 2

Каталожный номер:237032

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER-PART OF ITEM 2

Каталожный номер:234113

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE CLUTCH PISTON WEAR

Каталожный номер:4205716

Комплект:1

Примечание:

№ на схеме:6

Наименование:ASSY SPRING DISC

Каталожный номер:4205718

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-RETAINING

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE-FRICTION

Каталожный номер:4215359

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC - INNER (TUMBELD BOTH SIDES)

Каталожный номер:4211245

Комплект:5

Примечание:

№ на схеме:10

Наименование:PLATE-FRICTION

Каталожный номер:4215360

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLATE-FRICTION

Каталожный номер:4215359

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING DISC MODULATION

Каталожный номер:4205751

Комплект:1

Примечание:

№ на схеме:13

Наименование:END PLATE

Каталожный номер:4211710

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:15

Наименование:SNAP RING

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING

Каталожный номер:230885

Комплект:1

Примечание:

№ на схеме:17

Наименование:BEARING

Каталожный номер:4204256

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR CLUTCH 61T

Каталожный номер:4205683

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM80

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPACER THRUST WASHER

Каталожный номер:4205721

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING-EXTERNAL

Каталожный номер:5JM45

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING FRONT 6216

Каталожный номер:4205724

Комплект:1

Примечание:

№ на схеме:23

Наименование:BEARING FRONT 6309 C3

Каталожный номер:4204257

Комплект:1

Примечание:

№ на схеме:24

Наименование:RING-PISTON

Каталожный номер:4203872

Комплект:2

Примечание:
