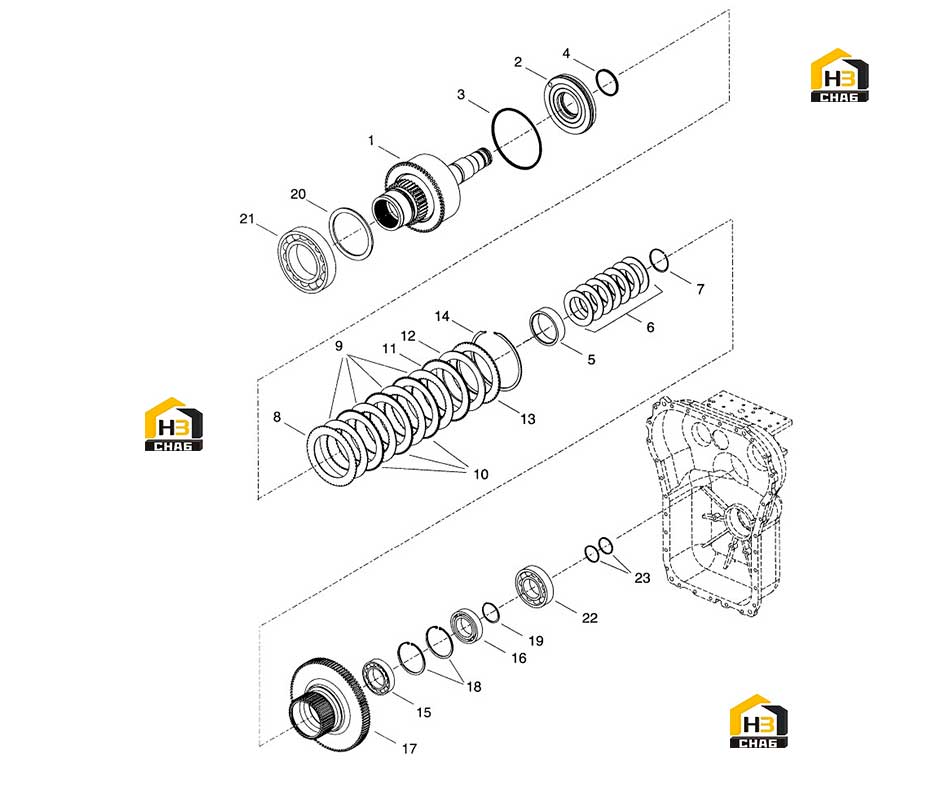

Группа третьего вала

← Корпус кпп Группа второго вала →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:A

Наименование:WASHER-BEARING SUPPORT

Каталожный номер:4203899

Комплект:1

Примечание:N.I. Not Illustrated

№ на схеме:1

Наименование:ASSY-SHAFT 3RD , HUB , DRUM AND PLUG

Каталожный номер:4217353

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON-INCLUDING 3 & 4

Каталожный номер:4203742

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER-PART OF ITEM 2

Каталожный номер:237032

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER-PART OF ITEM 3

Каталожный номер:234113

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE CLUTCH PISTON WEAR

Каталожный номер:4205716

Комплект:1

Примечание:

№ на схеме:6

Наименование:ASSY SPRING DISC

Каталожный номер:4205718

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-RRETAINING

Каталожный номер:5JM50

Комплект:1

Примечание:

№ на схеме:8

Наименование:PLATE-FRICTION

Каталожный номер:4215359

Комплект:1

Примечание:

№ на схеме:9

Наименование:DISC - INNER (TUMBELD BOTH SIDES)

Каталожный номер:4211245

Комплект:5

Примечание:

№ на схеме:10

Наименование:PLATE-FRICTION

Каталожный номер:4215360

Комплект:4

Примечание:

№ на схеме:11

Наименование:PLATE-FRICTION

Каталожный номер:4215359

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPRING DISC MODULATION

Каталожный номер:4205751

Комплект:1

Примечание:

№ на схеме:13

Наименование:END PLATE

Каталожный номер:4211710

Комплект:1

Примечание:

№ на схеме:14

Наименование:SNAP RING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:15

Наименование:BALL BEARING

Каталожный номер:230860

Комплект:1

Примечание:

№ на схеме:16

Наименование:BEARING

Каталожный номер:233390

Комплект:1

Примечание:

№ на схеме:17

Наименование:GEAR CLUTCH 3RD 95T

Каталожный номер:4205677

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING-INTERNAL

Каталожный номер:7JM75

Комплект:2

Примечание:

№ на схеме:19

Наименование:SNAP RING-EXTERNAL

Каталожный номер:5JM45

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER FRONT BEARING

Каталожный номер:4205720

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING FRONT 6216

Каталожный номер:4205724

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING

Каталожный номер:4204314

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-PISTON

Каталожный номер:4203872

Комплект:2

Примечание:
