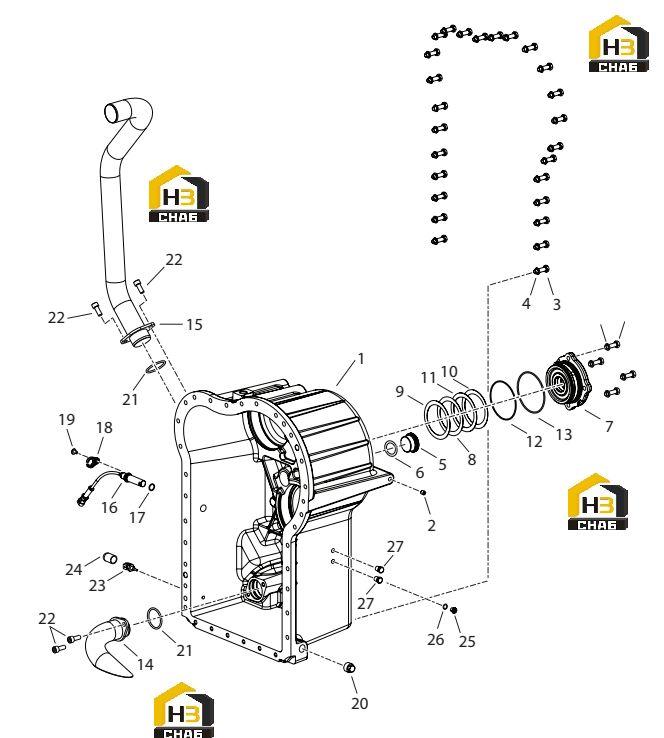

Крышка задняя кпп

← Корпус кпп Комплектующие гтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-REAR COVER AND PLUG-INCLUDING ITEM 2

Каталожный номер:4220137

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG-EXPANSION - PART OF ITEM 1

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:CAPSCREW

Каталожный номер:1CM1035

Комплект:30

Примечание:

№ на схеме:4

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:30

Примечание:

№ на схеме:5

Наименование:PLUG M42 X 2 - INCLUDING ITEM 6

Каталожный номер:4212447

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-RING - PART OF ITEM 5

Каталожный номер:76K222

Комплект:1

Примечание:

№ на схеме:7

Наименование:CAP-1ST SPEED SHAFT REAR BEARING

Каталожный номер:4218379

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHIM 0,05 MM

Каталожный номер:4218520

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM 0,08 MM

Каталожный номер:4218521

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHIM 0,10 MM

Каталожный номер:4218535

Комплект:1

Примечание:

№ на схеме:11

Наименование:SHIM 0,30 MM

Каталожный номер:4218536

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-RING DIA. 100 X 2.5

Каталожный номер:4218588

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-RING DIA. 105 X 3

Каталожный номер:4218589

Комплект:1

Примечание:

№ на схеме:14

Наименование:ASSY-INTERNAL SUCTION TUBE

Каталожный номер:4220193

Комплект:1

Примечание:

№ на схеме:15

Наименование:ASSY-EXTERNAL SUCTION TUBE

Каталожный номер:4220197

Комплект:1

Примечание:

№ на схеме:16

Наименование:ASSEMBLY-SPEED SENSOR-INCL.ITEMS 17,18 AND 19

Каталожный номер:4209751

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING - PART OF ITEM 16

Каталожный номер:4209809

Комплект:1

Примечание:

№ на схеме:18

Наименование:SUPPORT-SPEED SENSOR -PART OF ITEM 16

Каталожный номер:4209786

Комплект:1

Примечание:

№ на схеме:19

Наименование:CAPSCREW - PART OF ITEM 16

Каталожный номер:4209804

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:4203567

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-RING 49 X 4

Каталожный номер:4220051

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW

Каталожный номер:3GM1025

Комплект:4

Примечание:

№ на схеме:23

Наименование:SENSOR-TEMPERATURE

Каталожный номер:4211988

Комплект:1

Примечание:

№ на схеме:24

Наименование:CAP-PROTECTION FOR SENSOR

Каталожный номер:4218363

Комплект:1

Примечание:

№ на схеме:25

Наименование:PLUG-O RING - INCLUDING ITEM 26

Каталожный номер:4208860

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING - PART OF ITEM 15

Каталожный номер:76K11

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG-OIL LEVEL

Каталожный номер:40K4

Комплект:2

Примечание:
