Комплектующие гтр

← Крышка задняя кпп Шестерни привода насоса →

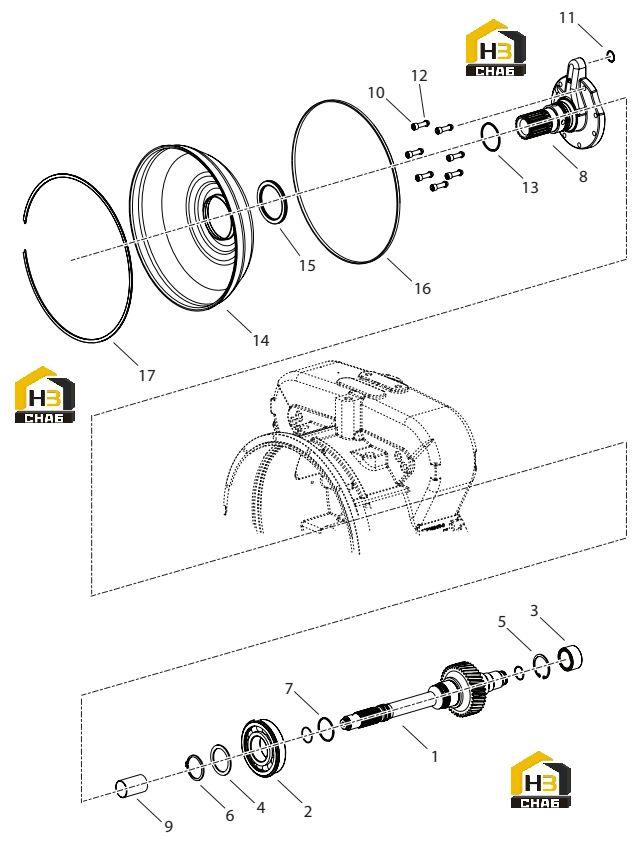

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-TURBINE

Каталожный номер:4220266

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING-TURBINE SHAFT FRONT

Каталожный номер:4207386

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING-TURBINE SHAFT REAR

Каталожный номер:4208657

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER-FRONT BEARING

Каталожный номер:4207388

Комплект:1

Примечание:

№ на схеме:5

Наименование:SNAP-RING

Каталожный номер:8JM68

Комплект:1

Примечание:

№ на схеме:6

Наименование:SNAP RING-EXTERNAL

Каталожный номер:6JM70

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-PISTON

Каталожный номер:248178

Комплект:1

Примечание:

№ на схеме:8

Наименование:ASSY-STATOR SUPPORT & SLEEVE-INCL.ITEM 9

Каталожный номер:4207389

Комплект:1

Примечание:

№ на схеме:9

Наименование:BUSHING - PART OF ITEM 8

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:3GM1245

Комплект:7

Примечание:

№ на схеме:11

Наименование:O RING

Каталожный номер:76K122

Комплект:1

Примечание:

№ на схеме:12

Наименование:LOCKWASHER

Каталожный номер:8EM120

Комплект:7

Примечание:

№ на схеме:13

Наименование:RING-PISTON MELDIN 3.125 X 1/8

Каталожный номер:250090

Комплект:1

Примечание:

№ на схеме:14

Наименование:ASSY-OIL BAFFLE AND SEAL

Каталожный номер:4218743

Комплект:1

Примечание:

№ на схеме:15

Наименование:SEAL-OIL - PART OF ITEM 14

Каталожный номер:4204710

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-OIL BAFFLE SEAL

Каталожный номер:229804

Комплект:1

Примечание:

№ на схеме:17

Наименование:RING-OIL BAFFLE RET

Каталожный номер:229805

Комплект:1

Примечание:
