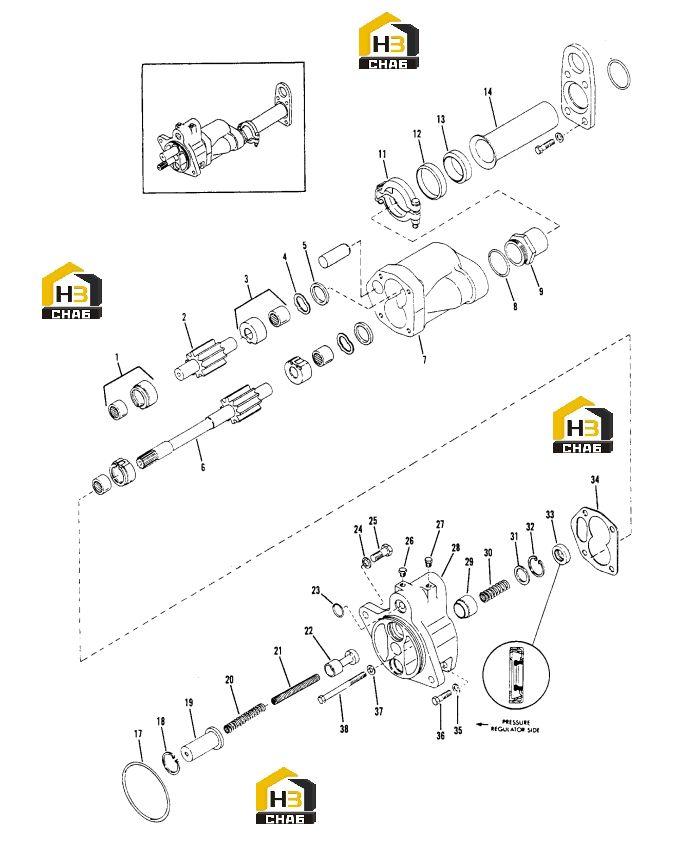

Комплектующие масляного насоса и регулятор

← Вал выходной Блок управления гидравлический →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Thrust Plate & Bearing Assembly

Каталожный номер:233283

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pump Driven Shaft Assembly

Каталожный номер:238119

Комплект:1

Примечание:

№ на схеме:3

Наименование:Thrust Plate & Bearing Assembly

Каталожный номер:234641

Комплект:2

Примечание:

№ на схеме:4

Наименование:Wave Spring

Каталожный номер:234640

Комплект:2

Примечание:

№ на схеме:5

Наименование:Punp Shaft Seal

Каталожный номер:234643

Комплект:2

Примечание:

№ на схеме:6

Наименование:Punp Drive Shaft Assembly

Каталожный номер:243731

Комплект:1

Примечание:

№ на схеме:7

Наименование:Charging Pump Ass'y.

Каталожный номер:250227

Комплект:1

Примечание:Incl. Items 1 thru 6

№ на схеме:8

Наименование:Pump Suction Adaptor O Ring

Каталожный номер:91F12

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pump Suction Adaptor Fitting

Каталожный номер:243642

Комплект:2

Примечание:

№ на схеме:11

Наименование:Charging Pump Suction Tube Coupling

Каталожный номер:243641

Комплект:2

Примечание:

№ на схеме:12

Наименование:Charging Punp Suction Tube Retainer

Каталожный номер:243640

Комплект:2

Примечание:

№ на схеме:13

Наименование:Charging Punp Suction Tube Gasket

Каталожный номер:243639

Комплект:2

Примечание:

№ на схеме:14

Наименование:Charging .Punp Suction Tube Sleeve

Каталожный номер:250106

Комплект:1

Примечание:

№ на схеме:17

Наименование:Regulating Valve to Conv. Hsg. O Ring

Каталожный номер:60K40420

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring Retainer Snap Ring

Каталожный номер:244718

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve Spring Retainer Cup

Каталожный номер:243974

Комплект:1

Примечание:

№ на схеме:20

Наименование:Vlave Spring - Outer

Каталожный номер:247801

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve Spring - Inner

Каталожный номер:247802

Комплект:1

Примечание:

№ на схеме:22

Наименование:Regulator Valve Spool

Каталожный номер:243688

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clutch Pressure Supply O RING

Каталожный номер:60K40026

Комплект:1

Примечание:

№ на схеме:24

Наименование:Valve to Conv. Hsg. Screw Lockwasher

Каталожный номер:4E8

Комплект:2

Примечание:

№ на схеме:25

Наименование:Valve to Conv. Hsg. Screw

Каталожный номер:1C824

Комплект:2

Примечание:

№ на схеме:26

Наименование:Regulator Valve Plug

Каталожный номер:24K3

Комплект:1

Примечание:

№ на схеме:27

Наименование:Regulator Valve Plug

Каталожный номер:24K3

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pressure Regulator Valve Ass’y.

Каталожный номер:247755

Комплект:1

Примечание:Incl Items 18 thru 22, 26 thru 33

№ на схеме:29

Наименование:Safety Valve Piston

Каталожный номер:247752

Комплект:1

Примечание:

№ на схеме:30

Наименование:Safety Valve Piston Spring

Каталожный номер:243646

Комплект:1

Примечание:

№ на схеме:31

Наименование:Piston Spring Retainer

Каталожный номер:243722

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring Retainer Snap Ring

Каталожный номер:247486

Комплект:1

Примечание:

№ на схеме:33

Наименование:Pump Shaft Oil Seal

Каталожный номер:456294

Комплект:1

Примечание:

№ на схеме:34

Наименование:Valve Body to Punp Gasket

Каталожный номер:4205903

Комплект:1

Примечание:

№ на схеме:35

Наименование:Valve to Punp Screw Lockwasher

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:36

Наименование:Valve to Punp Screw

Каталожный номер:1C622

Комплект:2

Примечание:

№ на схеме:37

Наименование:Valve to Punp Screw Lockwasher

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:38

Наименование:Valve to Punp Screw

Каталожный номер:1C664

Комплект:2

Примечание:

№ на схеме:41

Наименование:Regulator Valve & Charging Punp Ass'y.

Каталожный номер:250228

Комплект:1

Примечание:Include Items 7, 28, 34 thru 38
