Блок управления гидравлический

← Комплектующие масляного насоса и регулятор Комплектующие блока управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

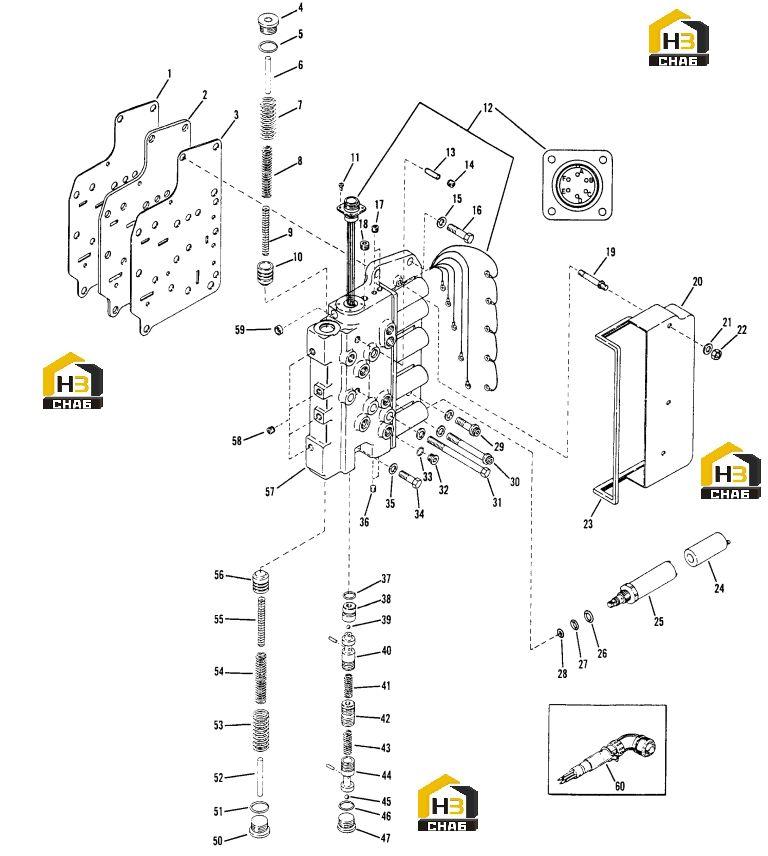

№ на схеме:1

Наименование:Seal Plate Gasket

Каталожный номер:248460

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal Plate

Каталожный номер:244062

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal Plate Gasket

Каталожный номер:248460

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe Plug

Каталожный номер:47K7

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe Plug O RING

Каталожный номер:91F7

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spool Step Pin

Каталожный номер:239972

Комплект:1

Примечание:

№ на схеме:7

Наименование:Accumulator Spring - Outer

Каталожный номер:243506

Комплект:1

Примечание:

№ на схеме:8

Наименование:Accumulator Spring - Middle

Каталожный номер:243388

Комплект:1

Примечание:

№ на схеме:9

Наименование:Accumulator Spring - Inner

Каталожный номер:243505

Комплект:1

Примечание:

№ на схеме:10

Наименование:Accumulator Spool

Каталожный номер:237877

Комплект:1

Примечание:

№ на схеме:11

Наименование:Receptacle Screw

Каталожный номер:42G404

Комплект:4

Примечание:

№ на схеме:12

Наименование:Receptacle & Wire Assembly

Каталожный номер:244057

Комплект:1

Примечание:

№ на схеме:13

Наименование:Roll Pin

Каталожный номер:14J1824

Комплект:2

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:16F1

Комплект:2

Примечание:

№ на схеме:15

Наименование:Control Cover to Control Valve Screw Lockwasher

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:16

Наименование:Control Cover to Control Valve Screw

Каталожный номер:1C620

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:16F1

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:16F2

Комплект:1

Примечание:

№ на схеме:19

Наименование:Dust Cover Stud

Каталожный номер:244060

Комплект:3

Примечание:

№ на схеме:20

Наименование:Dust Cover

Каталожный номер:244058

Комплект:1

Примечание:

№ на схеме:21

Наименование:Dust Cover Stud Washer

Каталожный номер:25E13

Комплект:3

Примечание:

№ на схеме:22

Наименование:Dust Cover Stud Nut

Каталожный номер:64D

Комплект:3

Примечание:

№ на схеме:23

Наименование:Dust Cover Seal

Каталожный номер:244059

Комплект:1

Примечание:

№ на схеме:24

Наименование:Solenoid Coil

Каталожный номер:240551

Комплект:5

Примечание:

№ на схеме:25

Наименование:Solenoid Valve Ass'y. (24 Volt)

Каталожный номер:240224

Комплект:5

Примечание:Incl. Items 24,25,27,28

№ на схеме:26

Наименование:Solenoid Valve O Ring

Каталожный номер:78K8

Комплект:5

Примечание:

№ на схеме:27

Наименование:Solenoid Valve O Ring

Каталожный номер:76K013

Комплект:5

Примечание:

№ на схеме:28

Наименование:Solenoid Valve O Ring

Каталожный номер:76K012

Комплект:5

Примечание:

№ на схеме:29

Наименование:Control Cover to Control Valve Screw

Каталожный номер:93G620

Комплект:4

Примечание:

№ на схеме:30

Наименование:Control Cover to Conv. Hsg. Screw

Каталожный номер:93G648

Комплект:2

Примечание:

№ на схеме:31

Наименование:Control Cover to Conv. Hsg. Screw

Каталожный номер:1C668

Комплект:5

Примечание:

№ на схеме:32

Наименование:Housing Plug

Каталожный номер:47K3

Комплект:8

Примечание:

№ на схеме:33

Наименование:Housing Plug O Ring

Каталожный номер:91F3

Комплект:8

Примечание:

№ на схеме:34

Наименование:Control Cover to Control Valve Screw

Каталожный номер:1C616

Комплект:1

Примечание:

№ на схеме:35

Наименование:Control Cover to Control Valve Screw lockwasher

Каталожный номер:4E6

Комплект:12

Примечание:

№ на схеме:36

Наименование:Plug

Каталожный номер:16F1

Комплект:2

Примечание:

№ на схеме:37

Наименование:Valve Stop O Ring

Каталожный номер:25K30014

Комплект:1

Примечание:

№ на схеме:38

Наименование:Valve Stop

Каталожный номер:244055

Комплект:1

Примечание:

№ на схеме:39

Наименование:Regulator Spool Ball

Каталожный номер:10J6

Комплект:1

Примечание:Include in Item #40

№ на схеме:40

Наименование:Regulator Spool Assembly

Каталожный номер:244052

Комплект:1

Примечание:Include Items 39

№ на схеме:41

Наименование:Regulator Spring

Каталожный номер:244054

Комплект:1

Примечание:

№ на схеме:42

Наименование:Valve Stop

Каталожный номер:245684

Комплект:1

Примечание:

№ на схеме:43

Наименование:Regulator Spring

Каталожный номер:244054

Комплект:1

Примечание:

№ на схеме:44

Наименование:Regulator Spool Assembly

Каталожный номер:244052

Комплект:1

Примечание:Incl. Items 45

№ на схеме:45

Наименование:Regulator Spool Ball

Каталожный номер:10J6

Комплект:1

Примечание:Incl. in Item #44

№ на схеме:46

Наименование:Pipe Plug O Ring

Каталожный номер:91F6

Комплект:1

Примечание:

№ на схеме:47

Наименование:Pipe Plug

Каталожный номер:47K6

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pipe Plug

Каталожный номер:47K7

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plug O Ring

Каталожный номер:91F7

Комплект:1

Примечание:

№ на схеме:52

Наименование:Spool Stop Pin

Каталожный номер:239972

Комплект:1

Примечание:

№ на схеме:53

Наименование:Accumulator Spring - Outer

Каталожный номер:243506

Комплект:1

Примечание:

№ на схеме:54

Наименование:Accumulator Spring - Middle

Каталожный номер:243388

Комплект:1

Примечание:

№ на схеме:55

Наименование:Accumulator Spring - Inner

Каталожный номер:243505

Комплект:1

Примечание:

№ на схеме:56

Наименование:Accumulator Spool

Каталожный номер:237877

Комплект:1

Примечание:

№ на схеме:57

Наименование:Control Cover Assembly - Include Items 4 thru 10, 13,14,17,18, 36 thru 58

Каталожный номер:244050

Комплект:1

Примечание:

№ на схеме:58

Наименование:Plug

Каталожный номер:16F1

Комплект:4

Примечание:

№ на схеме:60

Наименование:Wiring Harness

Каталожный номер:242156

Комплект:1

Примечание:
