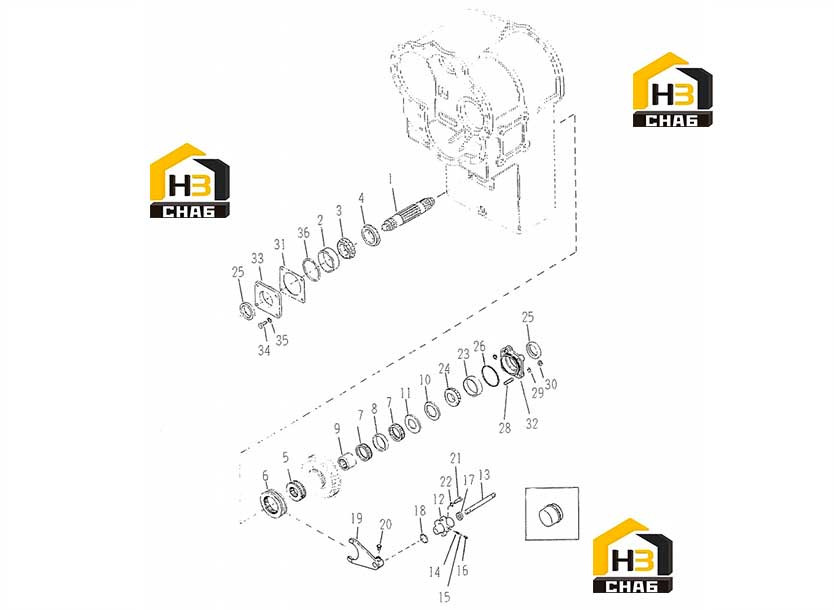

Вал выходной

← Вал промежуточный Комплектующие насоса масляного и регулятора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT-OUTPUT

Каталожный номер:231867

Комплект:1

Примечание:

№ на схеме:2

Наименование:CUP-FRONT BEARING 454

Каталожный номер:243258

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONE-FRONT BEARING 462

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER

Каталожный номер:4205173

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLEEVE-SHIFT HUB

Каталожный номер:231871

Комплект:1

Примечание:

№ на схеме:6

Наименование:HUB-SHIFT

Каталожный номер:231874

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING-OUTPUT GEAR

Каталожный номер:227303

Комплект:2

Примечание:

№ на схеме:8

Наименование:SPACER-GEAR BEARING

Каталожный номер:243470

Комплект:1

Примечание:

№ на схеме:9

Наименование:RACE-BEARING INNER

Каталожный номер:243469

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPACER-OUTPUT SHAFT GEAR REAR

Каталожный номер:4205171

Комплект:1

Примечание:

№ на схеме:11

Наименование:WASHER-THRUST

Каталожный номер:231880

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHAFT-SUPPORT

Каталожный номер:231877

Комплект:1

Примечание:

№ на схеме:13

Наименование:RAIL-SHIFT

Каталожный номер:4205376

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPRING-DETENT

Каталожный номер:201413

Комплект:1

Примечание:

№ на схеме:15

Наименование:BALL-DETENT

Каталожный номер:10J14

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:239245

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL-OIL

Каталожный номер:239892

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:60K40112

Комплект:1

Примечание:

№ на схеме:19

Наименование:FORK-SHIFT

Каталожный номер:244757

Комплект:1

Примечание:

№ на схеме:20

Наименование:LOCKSCREW-SHIFT FORK

Каталожный номер:201566

Комплект:1

Примечание:

№ на схеме:21

Наименование:CAPSCREW-SHIFT CYLINDER

Каталожный номер:1C618

Комплект:2

Примечание:

№ на схеме:22

Наименование:LOCKWASHER-SHIFT CYLINDER

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:23

Наименование:CUP-REAR BEARING 453X

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONE-REAR BEARING 462

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL-BEARING CAP OIL

Каталожный номер:231884

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-RING-REAR BEARING CAP

Каталожный номер:60K40608

Комплект:1

Примечание:

№ на схеме:28

Наименование:STUD-REAR ERG CAP

Каталожный номер:245317

Комплект:7

Примечание:

№ на схеме:29

Наименование:LOCKWASHER-REAR BRG CAP STUD

Каталожный номер:4E8

Комплект:7

Примечание:

№ на схеме:30

Наименование:NUT-REAR BRG CAP STUD

Каталожный номер:64D8

Комплект:7

Примечание:

№ на схеме:31C

Наименование:SHIM-BEARING CAP .020

Каталожный номер:245316

Комплект:1

Примечание:

№ на схеме:31B

Наименование:SHIM-BEARING CAP .010

Каталожный номер:245315

Комплект:1

Примечание:

№ на схеме:31A

Наименование:SHIM-BEARING CAP .007

Каталожный номер:245314

Комплект:1

Примечание:

№ на схеме:31

Наименование:SHIM-BEARING CAP .004

Каталожный номер:245313

Комплект:1

Примечание:

№ на схеме:32

Наименование:CAP-REAR BRG

Каталожный номер:248123

Комплект:1

Примечание:

№ на схеме:33

Наименование:CAP-FRONT BRG

Каталожный номер:247998

Комплект:1

Примечание:

№ на схеме:34

Наименование:CAPSCREW-FRONT BRG.CAP

Каталожный номер:17C724

Комплект:9

Примечание:

№ на схеме:35

Наименование:LOCKWASHER-BRG CAP

Каталожный номер:4E7

Комплект:9

Примечание:

№ на схеме:36

Наименование:O-RING-FRONT BRG CAP

Каталожный номер:60K40608

Комплект:1

Примечание:
