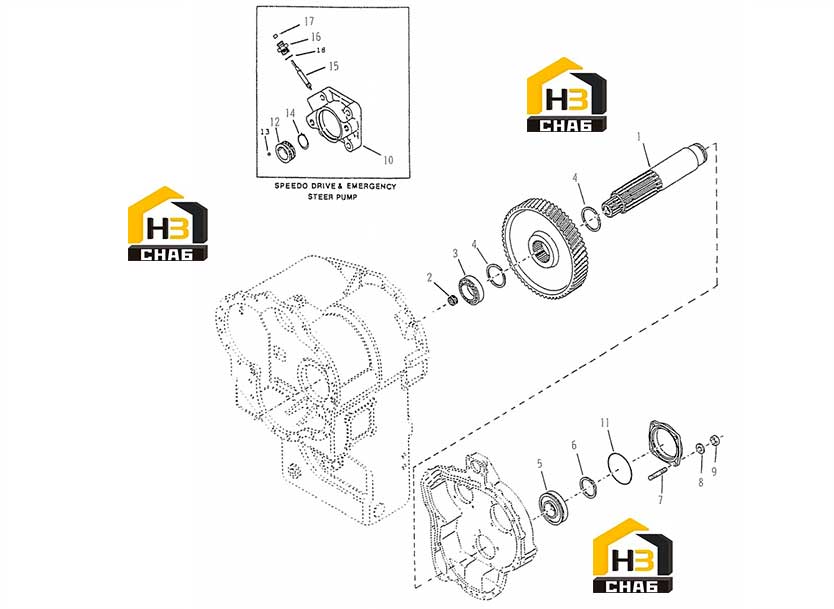

Вал промежуточный

← Вал первой передачи, шестерня направляющая, шестерня выходного вала Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:CAPSCREW

Каталожный номер:1C812

Комплект:2

Примечание:Not Illustrated

№ на схеме:-

Наименование:CAP-SPEEDO NUT

Каталожный номер:229607

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:SHAFT-IDLER W/ESPD; SPEEDO DRIVE

Каталожный номер:250346

Комплект:1

Примечание:

№ на схеме:2

Наименование:BEARING-IDLER SHAFT PILOT

Каталожный номер:230886

Комплект:1

Примечание:

№ на схеме:3

Наименование:BEARING-IDLER SHAFT FRONT 1313

Каталожный номер:243977

Комплект:1

Примечание:

№ на схеме:4

Наименование:RING-GEAR RETAINING

Каталожный номер:249931

Комплект:2

Примечание:

№ на схеме:5

Наименование:BEARING-IDLER SHAFT REAR 313

Каталожный номер:249934

Комплект:1

Примечание:

№ на схеме:6

Наименование:RING-IDLER SHAFT REAR BRG RETAINING

Каталожный номер:250289

Комплект:1

Примечание:

№ на схеме:7A

Наименование:STUD-BEARING CAP

Каталожный номер:238903

Комплект:2

Примечание:

№ на схеме:7

Наименование:STUD-BEARING CAP

Каталожный номер:248035

Комплект:2

Примечание:

№ на схеме:8

Наименование:LOCKWASHER-BEARING CAP STUD

Каталожный номер:4E9

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT-BEARING CAP STUD

Каталожный номер:64D9

Комплект:4

Примечание:

№ на схеме:10

Наименование:CAP-REAR BEARING

Каталожный номер:250347

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING-IDLER SHAFT REAR BRG CAP

Каталожный номер:60K40600

Комплект:1

Примечание:

№ на схеме:12

Наименование:GEAR-SPEEDO 4T

Каталожный номер:243192

Комплект:1

Примечание:

№ на схеме:13

Наименование:LOCKBALL-SPEEDO GEAR

Каталожный номер:10J5

Комплект:1

Примечание:

№ на схеме:14

Наименование:RING-SPEEDO GEAR RETAINING

Каталожный номер:243260

Комплект:1

Примечание:

№ на схеме:15

Наименование:GEAR-SPEEDO 13T

Каталожный номер:241570

Комплект:1

Примечание:

№ на схеме:16

Наименование:NUT-SPEEDO TUBE

Каталожный номер:241785

Комплект:1

Примечание:

№ на схеме:17

Наименование:SEAL-SPEEDO TUBE NUT OIL

Каталожный номер:214625

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING-SPEEDO TUBE NUT

Каталожный номер:91F8

Комплект:1

Примечание:
