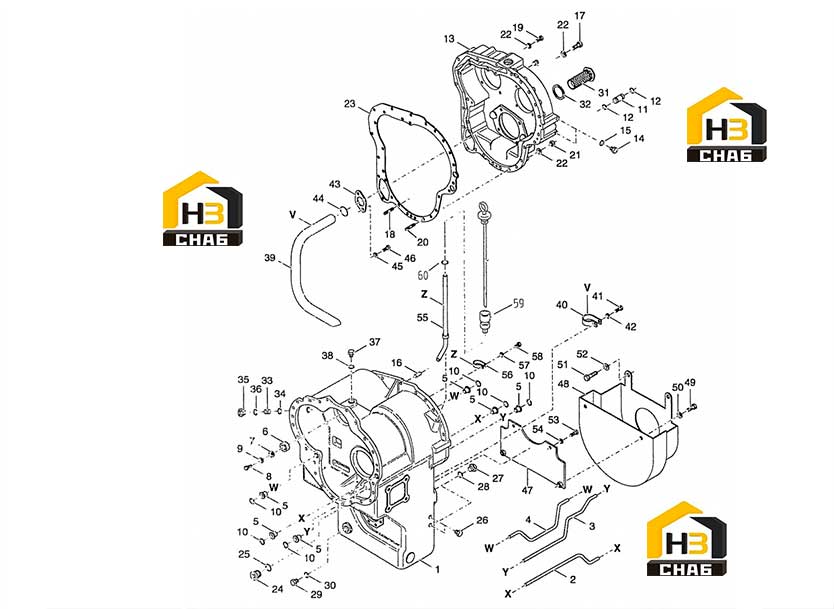

Корпус кпп

← Корпус гидротрансформатора Щуп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-TRANSM CASE & TUBE

Каталожный номер:250452

Комплект:1

Примечание:INCL ITEMS 2 THRU 9

№ на схеме:2

Наименование:TUBE-1ST SPEED CLUTCH PRESSURE

Каталожный номер:246975

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE-LOW SHAFT REAR BEARING LUBE

Каталожный номер:247557

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE-3RD SPEED PRESSURE

Каталожный номер:246976

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLEEVE-PRESSURE & LUBRICATION TUBE

Каталожный номер:222067

Комплект:6

Примечание:

№ на схеме:6

Наименование:SLEEVE-LOCKUP PISTON RING

Каталожный номер:232465

Комплект:1

Примечание:

№ на схеме:7

Наименование:WASHER

Каталожный номер:230851

Комплект:1

Примечание:

№ на схеме:8

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:1

Примечание:

№ на схеме:9

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-RING-1ST & 3RD CL & REAR BRG PRESS TUBE

Каталожный номер:60K40026

Комплект:6

Примечание:

№ на схеме:11

Наименование:TRANSFER TUBE-1ST SPD CL PRES & BRG LUBE

Каталожный номер:243154

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-RING

Каталожный номер:76K12

Комплект:4

Примечание:

№ на схеме:13

Наименование:COVER-REAR TOP SUCTION

Каталожный номер:250339

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG-R/COVER 1ST&R/BRG

Каталожный номер:24K5

Комплект:2

Примечание:INCL ITEM 15

№ на схеме:15

Наименование:O-RING

Каталожный номер:91F5

Комплект:2

Примечание:PART OF ITEM 14

№ на схеме:16

Наименование:PIN-TRANS CASE TO REAR COVER DOWEL

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:17

Наименование:SCREW-REAR COVER TO TRANS CASE

Каталожный номер:17C764

Комплект:11

Примечание:

№ на схеме:18

Наименование:STUD-REAR COVER TO TRANS CASE

Каталожный номер:247013

Комплект:5

Примечание:

№ на схеме:19

Наименование:SCREW-REAR COVER TO TRANS CASE

Каталожный номер:17C732

Комплект:5

Примечание:

№ на схеме:20

Наименование:STUD-REAR COVER TO TRANS CASE

Каталожный номер:246824

Комплект:7

Примечание:

№ на схеме:21

Наименование:NUT-REAR COVER TO TRANS CASE STUD

Каталожный номер:64D7

Комплект:12

Примечание:

№ на схеме:22

Наименование:LOCKWASHER-REAR COVER TO TRANS CASE

Каталожный номер:4E7

Комплект:28

Примечание:

№ на схеме:23

Наименование:GASKET-REAR COVER TO TRANS CASE

Каталожный номер:247551

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG-DRAIN BACK

Каталожный номер:47K10

Комплект:1

Примечание:INCLUDING ITEM 25

№ на схеме:25

Наименование:O-RING

Каталожный номер:91F10

Комплект:1

Примечание:PART OF ITEM 24

№ на схеме:26

Наименование:PLUG-OIL LEVEL

Каталожный номер:40K4

Комплект:2

Примечание:

№ на схеме:27

Наименование:PLUG-DRAIN

Каталожный номер:2111903

Комплект:2

Примечание:INCLUDING ITEM 28

№ на схеме:28

Наименование:O-RING

Каталожный номер:91F10

Комплект:1

Примечание:PART OF ITEM 27

№ на схеме:29

Наименование:PLUG-AUXILIARY DRAIN

Каталожный номер:24K6

Комплект:1

Примечание:INCL. ITEM 30

№ на схеме:30

Наименование:O-RING

Каталожный номер:91F6

Комплект:1

Примечание:PART OF ITEM 29

№ на схеме:31

Наименование:ASSEMBLY-SCREEN & PLUG

Каталожный номер:247007

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKET-SCREEN ASSEMBLY

Каталожный номер:243712

Комплект:1

Примечание:

№ на схеме:33

Наименование:BUSHING-SENSOR

Каталожный номер:248166

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER-BUSHING SHIM

Каталожный номер:248167

Комплект:1

Примечание:

№ на схеме:35

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:60K30020

Комплект:1

Примечание:

№ на схеме:37

Наименование:PLUG-LOCKUP SUPPLY HOLE

Каталожный номер:24K5

Комплект:1

Примечание:INCL ITEM 38

№ на схеме:38

Наименование:O-RING

Каталожный номер:91F5

Комплект:1

Примечание:PART OF ITEM 37

№ на схеме:39

Наименование:TUBE-SUCTION

Каталожный номер:248127

Комплект:1

Примечание:

№ на схеме:40

Наименование:CLIP-SUCTION TUBE TO TRANS CASE

Каталожный номер:6H35

Комплект:1

Примечание:

№ на схеме:41

Наименование:SCREW-SUCTION TUBE TO TRANS CASE

Каталожный номер:1C612

Комплект:1

Примечание:

№ на схеме:42

Наименование:LOCKWASHER-SUCTION TUBE TO TRANS CASE

Каталожный номер:4E6

Комплект:1

Примечание:

№ на схеме:43

Наименование:FLANGE-TUBE

Каталожный номер:243667

Комплект:1

Примечание:

№ на схеме:44

Наименование:O-RING-SUCTION TUBE ASSY

Каталожный номер:60K40116

Комплект:1

Примечание:

№ на схеме:45

Наименование:WASHER-SUCTION TUBE ASSY RET

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:46

Наименование:SCREW-RET WASHER

Каталожный номер:1C612

Комплект:2

Примечание:

№ на схеме:47

Наименование:ASSY-BAFFLE MOUNTING PLATE

Каталожный номер:248124

Комплект:1

Примечание:

№ на схеме:48

Наименование:BAFFLE

Каталожный номер:248125

Комплект:1

Примечание:

№ на схеме:49

Наименование:SCREW-BAFFLE TO MTG PLATE

Каталожный номер:1C608

Комплект:2

Примечание:

№ на схеме:50

Наименование:WASHER-BAFFLE TO MTG PLATE SCREW

Каталожный номер:25E17

Комплект:2

Примечание:

№ на схеме:51

Наименование:SCREW-OIL BAFFLE TO REAR OF TRANS CASE

Каталожный номер:4201546

Комплект:2

Примечание:

№ на схеме:52

Наименование:LOCKWASHER-BAFFLE TO REAR OF TRANS CASE

Каталожный номер:25E19

Комплект:2

Примечание:

№ на схеме:53

Наименование:SCREW-OIL BAFFLE TO TRANS CASE

Каталожный номер:1C712

Комплект:2

Примечание:

№ на схеме:54

Наименование:WASHER-OIL BAFFLE TO TRANS CASE

Каталожный номер:25E19

Комплект:2

Примечание:

№ на схеме:55

Наименование:TUBE-DIPSTICK

Каталожный номер:247553

Комплект:1

Примечание:

№ на схеме:56

Наименование:CLIP-DIPSTICK

Каталожный номер:6H30

Комплект:1

Примечание:

№ на схеме:57

Наименование:LOCKWASHER-DIPSTICK TUBE CLIP

Каталожный номер:4E6

Комплект:1

Примечание:

№ на схеме:58

Наименование:SCREW-DIPSTICK TUBE CLIP

Каталожный номер:1C612

Комплект:1

Примечание:

№ на схеме:59

Наименование:PLUG-DIPSTICK

Каталожный номер:248161

Комплект:1

Примечание:INCLUDING ITEM 60

№ на схеме:60

Наименование:O-RING

Каталожный номер:91F6

Комплект:1

Примечание:PART OF ITEM 59
