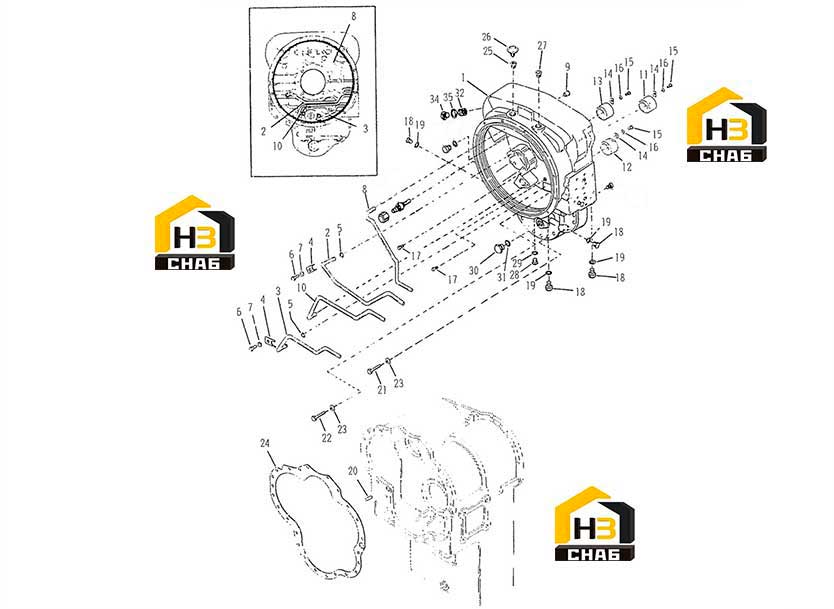

Корпус гидротрансформатора

← Компоненты кпп Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:PLUG-CONVERTER OUT TEMP

Каталожный номер:40K8

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:PLUG-CONVERTER OUT PRESS

Каталожный номер:24K5

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:WASHER-SHIM

Каталожный номер:248167

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:ASSY-CONV HOUSING

Каталожный номер:249727

Комплект:1

Примечание:INCLUDING ITEMS 2 THR 19

№ на схеме:2

Наименование:ASSY-FORWARD PRESSURE TUBE

Каталожный номер:243695

Комплект:1

Примечание:

№ на схеме:3

Наименование:TUBE-4TH SPEED PRESSURE

Каталожный номер:245824

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLIP-TUBE

Каталожный номер:243676

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:60K30016

Комплект:2

Примечание:

№ на схеме:6

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:2

Примечание:

№ на схеме:7

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:2

Примечание:

№ на схеме:8

Наименование:TUBE-VALVE OIL SUPPLY

Каталожный номер:243696

Комплект:1

Примечание:

№ на схеме:9

Наименование:SLEEVE-PRESSURE & LUBRICATION TUBE

Каталожный номер:222067

Комплект:2

Примечание:

№ на схеме:10

Наименование:ASSY-3RD PRESSURE TUBE

Каталожный номер:245823

Комплект:1

Примечание:

№ на схеме:11

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:237576

Комплект:1

Примечание:

№ на схеме:12

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:249198

Комплект:1

Примечание:

№ на схеме:13

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:232346

Комплект:1

Примечание:

№ на схеме:14

Наименование:LOCK-CONVERTER HOUSING SLEEVE

Каталожный номер:230851

Комплект:3

Примечание:

№ на схеме:15

Наименование:SCREW-SLEEVE LOCK

Каталожный номер:1C510

Комплект:3

Примечание:

№ на схеме:16

Наименование:LOCKWASHER-SLEEVE LOCK SCREW

Каталожный номер:4E5

Комплект:3

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:239244

Комплект:2

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:47K3

Комплект:5

Примечание:INCLUDING ITEM 19

№ на схеме:19

Наименование:O-RING

Каталожный номер:91F3

Комплект:5

Примечание:PART OF ITEM 18

№ на схеме:20

Наименование:PIN-C.ONV HSG TO TRANS CASE DOWEL

Каталожный номер:214295

Комплект:2

Примечание:

№ на схеме:21

Наименование:SCREW-CONV HSG TO TRANS CASE

Каталожный номер:17C728

Комплект:14

Примечание:

№ на схеме:22

Наименование:SCREW-CONV HSG TO TRANS CASE

Каталожный номер:17C724

Комплект:9

Примечание:

№ на схеме:23

Наименование:LOCKWASHER-CONV HSG TO TRANS CASE SCREW

Каталожный номер:4E7

Комплект:23

Примечание:

№ на схеме:24

Наименование:GASKET-CONV HSG TO TRANS CASE

Каталожный номер:243698

Комплект:1

Примечание:

№ на схеме:25

Наименование:BUSHING-REDUCING

Каталожный номер:19F8

Комплект:1

Примечание:

№ на схеме:26

Наименование:BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG-FILL

Каталожный номер:11F12

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLUG-OIL LUBE RETURN

Каталожный номер:24K6

Комплект:1

Примечание:INCLUDING ITEM 29

№ на схеме:29

Наименование:O-RING

Каталожный номер:91F6

Комплект:1

Примечание:PART OF ITEM 28

№ на схеме:30

Наименование:CAP

Каталожный номер:219370

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:32

Наименование:BUSHING-SHIM

Каталожный номер:4201732

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLUG-SCREW TYPE

Каталожный номер:1KM18

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-RING

Каталожный номер:60K30020

Комплект:1

Примечание:
