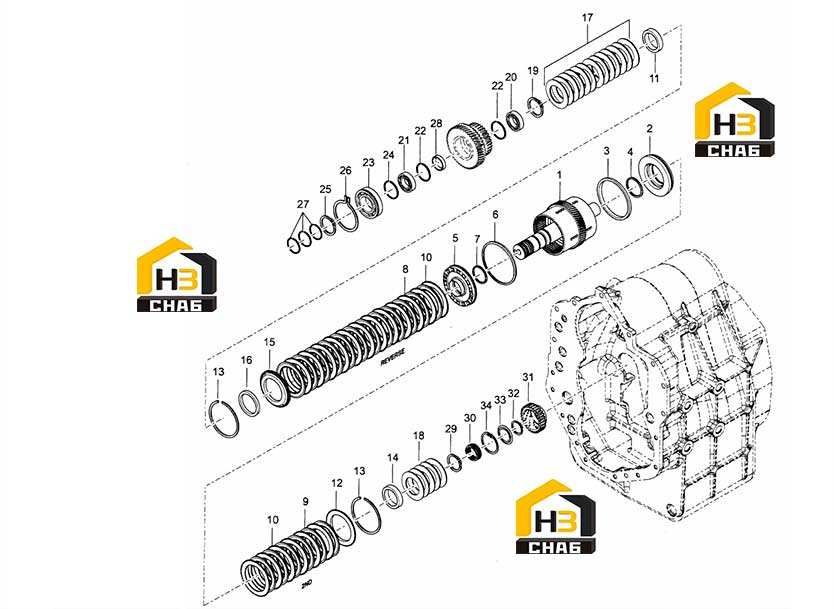

Передача вторая и задний ход

← Шестерня заднего хода Передача пониженная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-REVERSE & 2ND SHAFT, GEAR, DRUM & PLUG

Каталожный номер:4211642

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4207666

Комплект:1

Примечание:INCLUDING ITEM 2 & 3

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4207666

Комплект:1

Примечание:INCLUDING ITEM 6 & 7

№ на схеме:6

Наименование:SEAL-CLUTCH PISTON OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:7

Наименование:SEAL-CLUTCH PISTON INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:8

Наименование:DISC-INNER REV

Каталожный номер:4207621

Комплект:12

Примечание:

№ на схеме:9

Наименование:DISC-INNER 2ND

Каталожный номер:4207621

Комплект:6

Примечание:

№ на схеме:10

Наименование:DISC-OUTER

Каталожный номер:4207620

Комплект:18

Примечание:

№ на схеме:11

Наименование:SPACER-PISTON RETURN SPRING REV

Каталожный номер:4204300

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLATE-CLUTCH DISC BACKING 2ND

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:13

Наименование:SNAP RING-BACKING PLATE

Каталожный номер:234111

Комплект:2

Примечание:

№ на схеме:14

Наименование:SPACER-CLUTCH PISTON SPRING 2ND

Каталожный номер:4207681

Комплект:1

Примечание:

№ на схеме:15

Наименование:ASSY-END PLATE & SEAL

Каталожный номер:4206067

Комплект:1

Примечание:INCLUDING ITEM 16

№ на схеме:16

Наименование:SEAL LIP

Каталожный номер:4206069

Комплект:1

Примечание:PART OF ITEM 15

№ на схеме:17

Наименование:ASSY-DISC SPRING - INCLUDING 13 WASHERS

Каталожный номер:4207680

Комплект:1

Примечание:

№ на схеме:18

Наименование:ASSY-DISC SPRING INCLUDING 5 WASHERS

Каталожный номер:4207678

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING-2ND CLUTCH DISC HUB

Каталожный номер:234350

Комплект:1

Примечание:

№ на схеме:20

Наименование:BEARING-CLUTCH DRIVEN GEAR

Каталожный номер:230829

Комплект:1

Примечание:

№ на схеме:21

Наименование:BEARING-BALL

Каталожный номер:4207668

Комплект:1

Примечание:

№ на схеме:22

Наименование:SNAP RING-FRONT BEARING REAR

Каталожный номер:234141

Комплект:2

Примечание:

№ на схеме:23

Наименование:BEARING-REVERSE & 2ND SHAFT FRONT

Каталожный номер:241606

Комплект:1

Примечание:

№ на схеме:24

Наименование:SNAP RING-FRONT BEARING REAR

Каталожный номер:247949

Комплект:1

Примечание:

№ на схеме:25

Наименование:SNAP RING-FRONT BEARING FRONT

Каталожный номер:246238

Комплект:1

Примечание:

№ на схеме:26

Наименование:SNAP RING-FRONT BEARING

Каталожный номер:230889

Комплект:1

Примечание:

№ на схеме:27

Наименование:PISTON-RING

Каталожный номер:4208098

Комплект:3

Примечание:

№ на схеме:28

Наименование:SPACER-CLUTCH DRIVEN GEAR BEARING

Каталожный номер:234304

Комплект:1

Примечание:

№ на схеме:29

Наименование:RETAINING RING

Каталожный номер:237669

Комплект:1

Примечание:

№ на схеме:30

Наименование:BEARING-REVERSE & 2ND SHAFT REAR

Каталожный номер:233065

Комплект:1

Примечание:

№ на схеме:31

Наименование:HUB-2ND CLUTCH

Каталожный номер:4203200

Комплект:1

Примечание:

№ на схеме:32

Наименование:RETAINING RING

Каталожный номер:237669

Комплект:1

Примечание:

№ на схеме:33

Наименование:RETAINER-SPRING

Каталожный номер:241313

Комплект:1

Примечание:

№ на схеме:34

Наименование:SNAP RING-RETAINER

Каталожный номер:241603

Комплект:1

Примечание:
