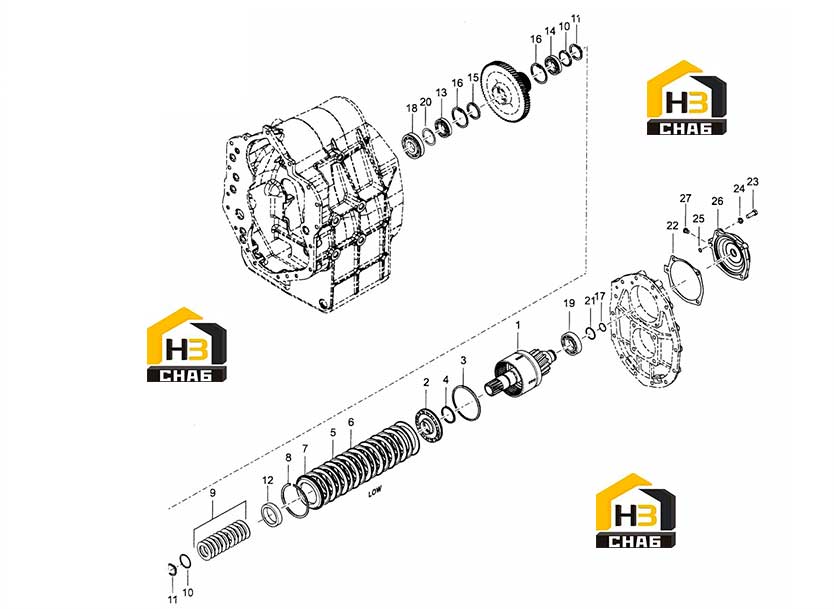

Передача пониженная

← Передача вторая и задний ход Передача третья →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-LOW SHAFT,HUB & DRUM

Каталожный номер:4207610

Комплект:1

Примечание:

№ на схеме:2

Наименование:ASSY-CLUTCH PISTON

Каталожный номер:4203742

Комплект:1

Примечание:INCLUDING ITEM 3 & 4

№ на схеме:3

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:237032

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:234113

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:5

Наименование:PLATE-FRICTION

Каталожный номер:4215356

Комплект:13

Примечание:

№ на схеме:6

Наименование:DISC-OUTER

Каталожный номер:4207620

Комплект:13

Примечание:

№ на схеме:7

Наименование:PLATE-CLUTCH DISC BACKING

Каталожный номер:4204253

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-BACKING PLATE RETAINING

Каталожный номер:234111

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-DISC SPRING - INCLUDING 11 WASHERS

Каталожный номер:4213881

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETAINER-SPRING

Каталожный номер:248095

Комплект:2

Примечание:

№ на схеме:11

Наименование:SNAP RING-SPRING RETAINER

Каталожный номер:234350

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPACER-PISTON RETURN SPRING

Каталожный номер:4204300

Комплект:1

Примечание:

№ на схеме:13

Наименование:BEARING-LOW SPEED GEAR

Каталожный номер:241818

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING-LOW SPEED GEAR

Каталожный номер:230885

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPACER-LOW SPEED GEAR BEARING

Каталожный номер:241259

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING-LOW SPEED GEAR BEARING LOCATING

Каталожный номер:223881

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING-PISTON

Каталожный номер:4208099

Комплект:1

Примечание:

№ на схеме:18

Наименование:BEARING-LOW SPEED CLUTCH SHAFT FRONT

Каталожный номер:239742

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING-LOW SPEED CLUTCH SHAFT REAR

Каталожный номер:230968

Комплект:1

Примечание:

№ на схеме:20

Наименование:SPACER-FRONT BEARING

Каталожный номер:234145

Комплект:1

Примечание:

№ на схеме:21

Наименование:RING-REAR BEARING RETAINING

Каталожный номер:232081

Комплект:1

Примечание:

№ на схеме:22

Наименование:GASKET-REAR BEARING CAP

Каталожный номер:242685

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW-REAR BEARING CAP

Каталожный номер:1C720

Комплект:4

Примечание:

№ на схеме:24

Наименование:LOCKWASHER-REAR BEARING CAP SCREW

Каталожный номер:4E7

Комплект:4

Примечание:

№ на схеме:25

Наименование:O-RING-REAR BEARING CAP

Каталожный номер:60K30012

Комплект:1

Примечание:

№ на схеме:26

Наименование:ASSY-REAR BEARING CAP & PLUG

Каталожный номер:242686

Комплект:1

Примечание:INCL.ITEM 27

№ на схеме:27

Наименование:FITTING-PLUG

Каталожный номер:24K2

Комплект:1

Примечание:PART OF ITEM 26
