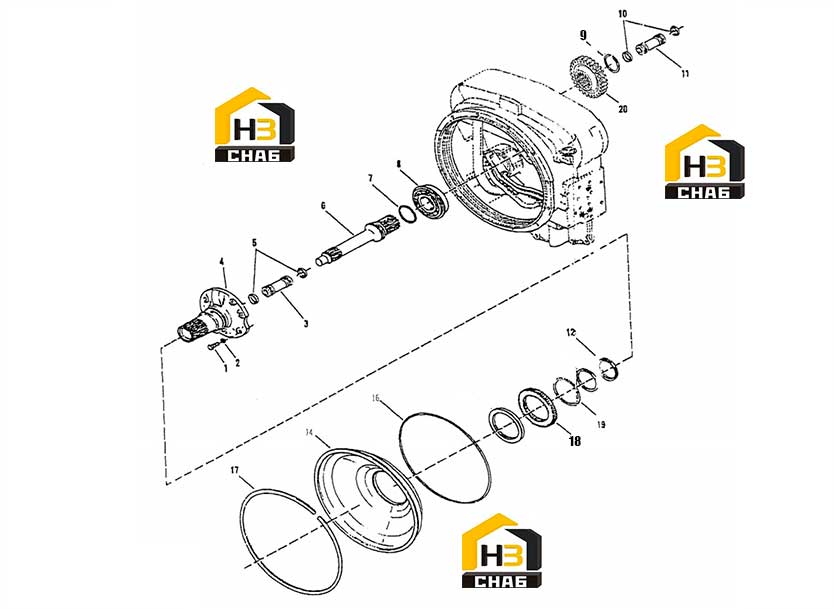

Комплектующие гидротрансформатора

← Гидротрансформатор Шестерня привода насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:LOCKWASHER

Каталожный номер:4E5

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:CAPSCREW

Каталожный номер:1C510

Комплект:1

Примечание:Not Illustrated

№ на схеме:-

Наименование:WASHER

Каталожный номер:230851

Комплект:1

Примечание:Not Illustrated

№ на схеме:1

Наименование:CAPSCREW

Каталожный номер:1C820

Комплект:6

Примечание:

№ на схеме:2

Наименование:LOCKWASHER

Каталожный номер:7E8

Комплект:6

Примечание:

№ на схеме:3

Наименование:RACE-TURBINE SHAFT PISTON RING

Каталожный номер:232438

Комплект:1

Примечание:

№ на схеме:4

Наименование:ASSY-STATOR SUPPORT SLEEVE

Каталожный номер:237237

Комплект:1

Примечание:

№ на схеме:5

Наименование:PUMP SHAFT PISTON RING INNER

Каталожный номер:209781

Комплект:2

Примечание:

№ на схеме:6

Наименование:SHAFT-TURBINE

Каталожный номер:241491

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-PISTON

Каталожный номер:250089

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEARING

Каталожный номер:225842

Комплект:1

Примечание:

№ на схеме:9

Наименование:SNAP RING

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:10

Наименование:PUMP SHAFT PISTON RING INNER

Каталожный номер:209781

Комплект:2

Примечание:

№ на схеме:11

Наименование:RACE-TURBINE SHAFT PISTON RING

Каталожный номер:232438

Комплект:1

Примечание:

№ на схеме:12

Наименование:RING-PISTON

Каталожный номер:250088

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL BAFFLE

Каталожный номер:230810

Комплект:1

Примечание:

№ на схеме:16

Наименование:SEALING-RING CONVERTER HOUSING

Каталожный номер:231458

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAPRING

Каталожный номер:245787

Комплект:1

Примечание:

№ на схеме:18

Наименование:GEAR-IMPELLER HUB 46T

Каталожный номер:230805

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING-IMPELLER HUB GEAR

Каталожный номер:224009

Комплект:1

Примечание:

№ на схеме:20

Наименование:GEAR-TURBINE SHAFT 26T

Каталожный номер:248197

Комплект:1

Примечание:

№ на схеме:21

Наименование:RACE-OUTER

Каталожный номер:232465

Комплект:1

Примечание:
