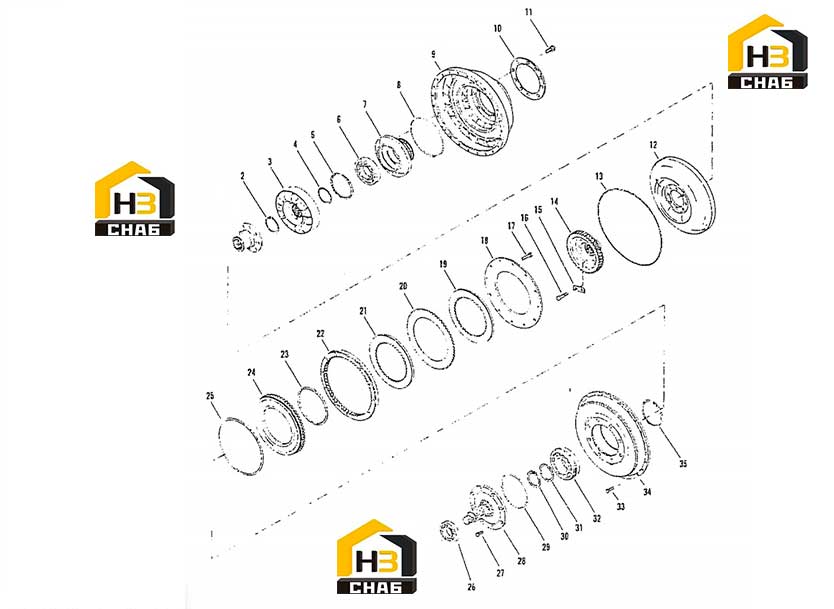

Гидротрансформатор

← Крышка задняя корпуса кпп Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:RETAINING RING

Каталожный номер:243262

Комплект:1

Примечание:

№ на схеме:3

Наименование:MEMBER-REACTION 13

Каталожный номер:237572

Комплект:1

Примечание:

№ на схеме:4

Наименование:SPACER-REACTION MEMBER

Каталожный номер:229566

Комплект:1

Примечание:

№ на схеме:5

Наименование:RING-BEARING LOCATING/SNAP 5000-500

Каталожный номер:238705

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING-IMPELLER COVER & HUB 312S-T14

Каталожный номер:239743

Комплект:1

Примечание:

№ на схеме:7

Наименование:HUB-IMPELLER

Каталожный номер:237232

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:60K40624

Комплект:1

Примечание:

№ на схеме:9

Наименование:IMPELLER 13.5

Каталожный номер:239643

Комплект:1

Примечание:

№ на схеме:10

Наименование:RING-IMPELLER HUB SCREW BACKING

Каталожный номер:237234

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW-HUB TO IMPELLER

Каталожный номер:237233

Комплект:12

Примечание:

№ на схеме:12A

Наименование:RING-TURBINE

Каталожный номер:232431

Комплект:1

Примечание:

№ на схеме:12

Наименование:TURBINE 13.5

Каталожный номер:219297

Комплект:1

Примечание:

№ на схеме:13

Наименование:SEALING RING

Каталожный номер:232535

Комплект:1

Примечание:

№ на схеме:14

Наименование:HUB-TURBINE 41T CLUTCH DISC

Каталожный номер:245868

Комплект:1

Примечание:

№ на схеме:15

Наименование:LOCK-PLATE

Каталожный номер:242611

Комплект:4

Примечание:

№ на схеме:16

Наименование:CAPSCREW

Каталожный номер:18C624

Комплект:8

Примечание:

№ на схеме:17

Наименование:CAPSCREW

Каталожный номер:8C624

Комплект:12

Примечание:

№ на схеме:18

Наименование:PLATE-END

Каталожный номер:234026

Комплект:1

Примечание:

№ на схеме:19

Наименование:DISC-CLUTCH

Каталожный номер:232432

Комплект:1

Примечание:

№ на схеме:20

Наименование:DISC-CLUTCH OUTER

Каталожный номер:234022

Комплект:1

Примечание:

№ на схеме:21

Наименование:DISC-CLUTCH

Каталожный номер:232432

Комплект:1

Примечание:

№ на схеме:22

Наименование:DISC-OUTER DRIVE

Каталожный номер:234025

Комплект:1

Примечание:

№ на схеме:23

Наименование:RING-PISTON INNER

Каталожный номер:234076

Комплект:1

Примечание:

№ на схеме:24

Наименование:PISTON-LOCKUP

Каталожный номер:234021

Комплект:1

Примечание:

№ на схеме:25

Наименование:RING-PISTON OUTER

Каталожный номер:222210

Комплект:1

Примечание:

№ на схеме:26

Наименование:BALL BEARING 210S

Каталожный номер:225825

Комплект:1

Примечание:

№ на схеме:27

Наименование:CAPSCREW

Каталожный номер:8C616

Комплект:10

Примечание:

№ на схеме:28

Наименование:SHAFT-INPUT

Каталожный номер:245779

Комплект:1

Примечание:

№ на схеме:29

Наименование:RING-RETAINING

Каталожный номер:243251

Комплект:1

Примечание:

№ на схеме:30

Наименование:IMPELLER HUB BEARING WASHER

Каталожный номер:232442

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:60K40500

Комплект:1

Примечание:

№ на схеме:32

Наименование:BEARING-IMPELLER COVER & HUB 312S-T14

Каталожный номер:239743

Комплект:1

Примечание:

№ на схеме:33

Наименование:SCREW AND LOCKWASHER ASSEMBLY

Каталожный номер:233128

Комплект:24

Примечание:

№ на схеме:34

Наименование:COVER-IMPELLER

Каталожный номер:245521

Комплект:1

Примечание:

№ на схеме:35

Наименование:RING-BEARING LOCATING/SNAP 5000-500

Каталожный номер:238705

Комплект:1

Примечание:
