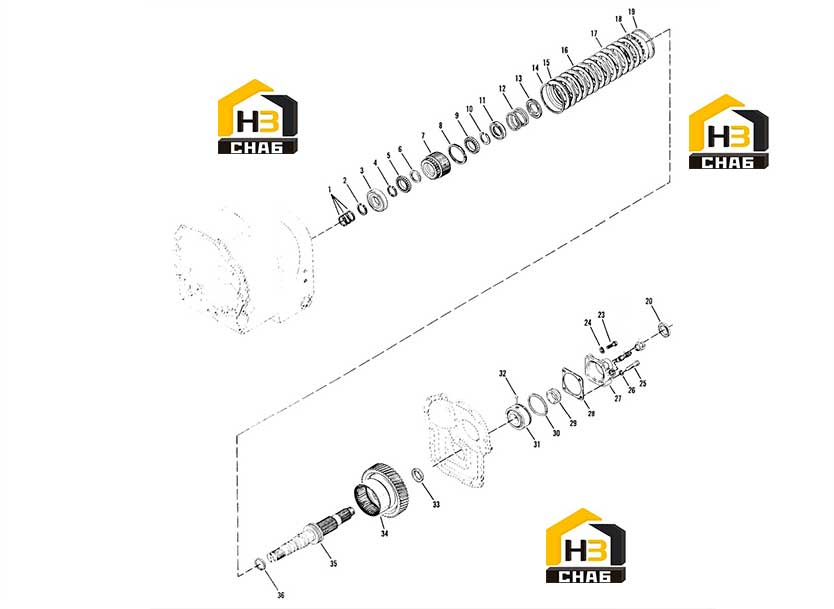

Вал выходной и четвертая передача

← Передача пониженная Насос масляный, регулятор давления и фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:4th Gear Piston Ring

Каталожный номер:250219

Комплект:3

Примечание:

№ на схеме:2

Наименование:4th Gear Bearing Retaining Ring

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:3

Наименование:Output Shaft Front Bearing

Каталожный номер:223386

Комплект:1

Примечание:

№ на схеме:4

Наименование:4th Gear Front Bearing Locating Ring

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:5

Наименование:4th Gear Bearing

Каталожный номер:231624

Комплект:1

Примечание:

№ на схеме:6

Наименование:4th Gear Spacer

Каталожный номер:232405

Комплект:1

Примечание:

№ на схеме:7

Наименование:4th Gear 23T

Каталожный номер:249574

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clutch Hub Oil Baffle Ring

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:9

Наименование:4th Gear Bearing

Каталожный номер:231624

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring Retainer Snap Ring

Каталожный номер:230888

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring Retainer

Каталожный номер:232089

Комплект:1

Примечание:

№ на схеме:12

Наименование:Return Spring

Каталожный номер:230822

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring Retainer

Каталожный номер:232088

Комплект:1

Примечание:

№ на схеме:14

Наименование:Backing Plate Snap Ring

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clutch Disc Backing Plate

Каталожный номер:224774

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clutch Inner Disc

Каталожный номер:233166

Комплект:6

Примечание:

№ на схеме:17

Наименование:Clutch Outer Disc

Каталожный номер:224772

Комплект:6

Примечание:

№ на схеме:18

Наименование:Clutch Piston Assembly

Каталожный номер:249717

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clutch Piston Outer Seal

Каталожный номер:224771

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing Cap Oil Seal

Каталожный номер:251479

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing Cap Screw

Каталожный номер:1C-940

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bearing Cap Screw Lockwasher

Каталожный номер:5E-09

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bearing Cap Screw

Каталожный номер:1C-924

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bearing Cap Screw Lockwasher

Каталожный номер:5E-09

Комплект:2

Примечание:

№ на схеме:27

Наименование:Output Shaft Bearing Cap

Каталожный номер:243345

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bearing Cap Gasket

Каталожный номер:241573

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gear-Speedo Drive 36T

Каталожный номер:251480

Комплект:1

Примечание:

№ на схеме:30

Наименование:Rear Bearing Locating Ring

Каталожный номер:230952

Комплект:1

Примечание:

№ на схеме:31

Наименование:Output Shaft Rear Bearing Assembly

Каталожный номер:239922

Комплект:1

Примечание:

№ на схеме:32

Наименование:Lock Ball

Каталожный номер:10J-15

Комплект:1

Примечание:

№ на схеме:33

Наименование:Output Shaft Gear Spacer

Каталожный номер:241476

Комплект:2

Примечание:

№ на схеме:34

Наименование:4th Clutch Drum, Hub & Gear Assembly

Каталожный номер:241519

Комплект:1

Примечание:

№ на схеме:35

Наименование:Output Shaft Assembly

Каталожный номер:251416

Комплект:1

Примечание:

№ на схеме:36

Наименование:Clutch Piston Inner Seal

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:37

Наименование:Seal-Clutch Piston Metering

Каталожный номер:249680

Комплект:1

Примечание:Not Illustrated
