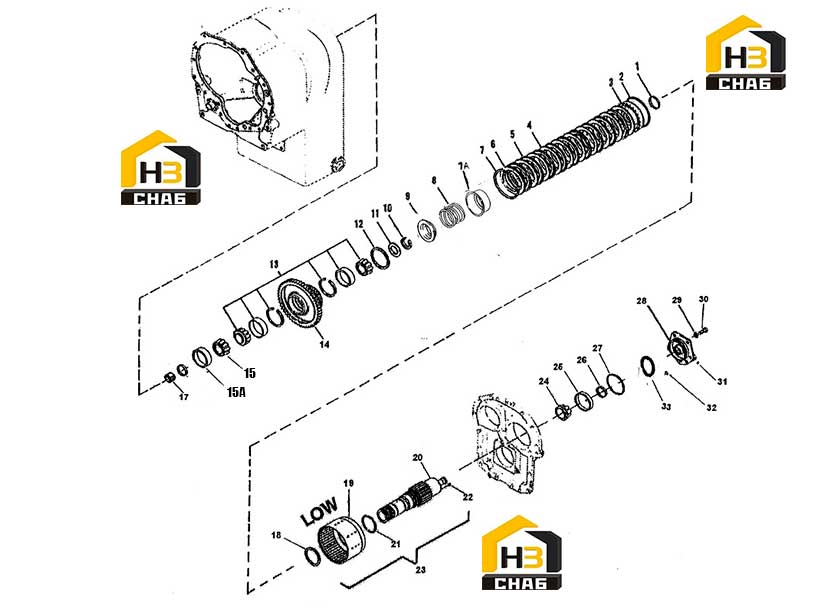

Передача пониженная

← Передача первая и вторая Вал выходной и четвертая передача →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1A

Наименование:Seal-Clutch Piston Metering

Каталожный номер:249680

Комплект:1

Примечание:

№ на схеме:1

Наименование:Clutch Piston Inner Seal

Каталожный номер:230857

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clutch Piston Outer Seal

Каталожный номер:244771

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clutch Piston Assembly

Каталожный номер:241717

Комплект:1

Примечание:

№ на схеме:4

Наименование:Clutch Outer Disc

Каталожный номер:224772

Комплект:9

Примечание:

№ на схеме:5

Наименование:Clutch Inner Disc

Каталожный номер:230911

Комплект:9

Примечание:

№ на схеме:6

Наименование:End Plate

Каталожный номер:224774

Комплект:1

Примечание:

№ на схеме:7A

Наименование:Retainer-Wave Spring

Каталожный номер:241917

Комплект:1

Примечание:

№ на схеме:7

Наименование:End Plate Retainer Ring

Каталожный номер:215190

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring-Wave

Каталожный номер:251430

Комплект:1

Примечание:

№ на схеме:9

Наименование:Retainer-Spring

Каталожный номер:251433

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spring Retaining Ring

Каталожный номер:224026

Комплект:1

Примечание:

№ на схеме:11A

Наименование:Washer-Brg Spacer

Каталожный номер:251431

Комплект:1

Примечание:Not Illustrated

№ на схеме:11

Наименование:Spring Retaining Ring Retainer

Каталожный номер:251432

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch Hub Oil Baffle Ring

Каталожный номер:243997

Комплект:1

Примечание:

№ на схеме:13

Наименование:Low Speed Gear Bearing Assembly

Каталожный номер:251435

Комплект:1

Примечание:

№ на схеме:14

Наименование:Low Speed Gear- 54T

Каталожный номер:249573

Комплект:1

Примечание:

№ на схеме:15A

Наименование:Low Shaft Front Bearing Cup

Каталожный номер:251248

Комплект:1

Примечание:

№ на схеме:15

Наименование:Low Shaft Front Bearing Cone

Каталожный номер:251429

Комплект:1

Примечание:

№ на схеме:17

Наименование:Forward & 2nd Shaft Pilot Bearing

Каталожный номер:230886

Комплект:1

Примечание:

№ на схеме:18

Наименование:Low Clutch Hub Retaining Ring

Каталожный номер:224075

Комплект:1

Примечание:

№ на схеме:19

Наименование:Low Clutch Hub & Drum Assembly

Каталожный номер:251070

Комплект:1

Примечание:

№ на схеме:20

Наименование:Low Shaft

Каталожный номер:251426

Комплект:1

Примечание:

№ на схеме:21

Наименование:Low Drum & Shaft O-Ring

Каталожный номер:76K227

Комплект:1

Примечание:

№ на схеме:22

Наименование:Low Shaft Plug

Каталожный номер:248917

Комплект:1

Примечание:

№ на схеме:23

Наименование:Low Shaft & Drum Assembly

Каталожный номер:251440

Комплект:1

Примечание:Includes Items 18 Thru 22

№ на схеме:24

Наименование:Low Shaft Rear Bearing Cone

Каталожный номер:243257

Комплект:1

Примечание:

№ на схеме:25

Наименование:Low Shaft Rear Bearing Cup

Каталожный номер:243259

Комплект:1

Примечание:

№ на схеме:26

Наименование:Low Shaft Pressure Piston Ring

Каталожный номер:250215

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rear Bearing Cap O-Ring

Каталожный номер:76K241

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rear Bearing Cap

Каталожный номер:251434

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rear Bearing Cap Lockwasher

Каталожный номер:4E-06

Комплект:5

Примечание:

№ на схеме:30

Наименование:Rear Bearing Cap Capscrew

Каталожный номер:1C-618

Комплект:5

Примечание:

№ на схеме:31

Наименование:Rear Bearing Cap Plug

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring-Pressure Tube

Каталожный номер:76K112

Комплект:1

Примечание:

№ на схеме:33C

Наименование:Bearing Cap Shim - .020

Каталожный номер:251445

Комплект:1

Примечание:

№ на схеме:33B

Наименование:Bearing Cap Shim - .010

Каталожный номер:251444

Комплект:1

Примечание:

№ на схеме:33A

Наименование:Bearing Cap Shim -.007

Каталожный номер:251443

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bearing Cap Shim -.004

Каталожный номер:251442

Комплект:1

Примечание:
