Корпус кпп

← Корпус гидротрансформатора Вал приводной →

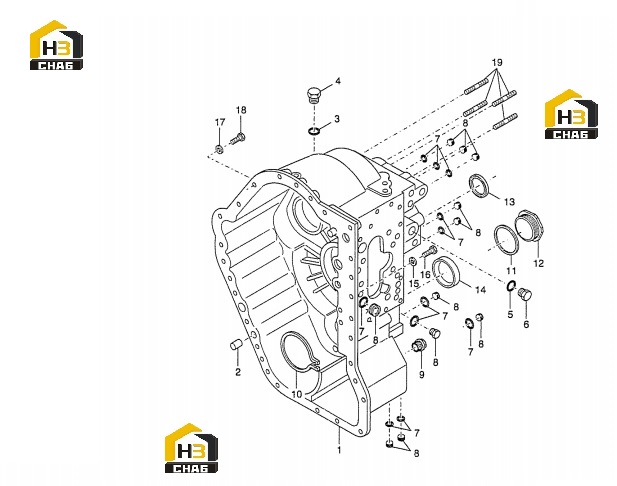

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY TRANSMISSION CASE AND PLUG

Каталожный номер:4204281

Комплект:1

Примечание:

№ на схеме:2

Наименование:PIN-DOWEL

Каталожный номер:4203907

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-RING

Каталожный номер:76K116

Комплект:1

Примечание:PART OF ITEM 4

№ на схеме:4

Наименование:PLUG M22X1,5

Каталожный номер:4203847

Комплект:1

Примечание:INCLUDING ITEM 3

№ на схеме:5

Наименование:O-RING

Каталожный номер:76K210

Комплект:1

Примечание:PART OF ITEM 6

№ на схеме:6

Наименование:PLUG 1.0625-12 UN

Каталожный номер:4203849

Комплект:1

Примечание:INCLUDING ITEM 5

№ на схеме:7

Наименование:O-RING

Каталожный номер:76K11

Комплект:11

Примечание:PART OF ITEM 8

№ на схеме:8

Наименование:PLUG M10X1

Каталожный номер:4203846

Комплект:11

Примечание:INCLUDING ITEM 7

№ на схеме:9

Наименование:PLUG-MAGNETIC DRAIN

Каталожный номер:4203567

Комплект:1

Примечание:

№ на схеме:10

Наименование:SNAP RING EXTERNAL-SPECIAL

Каталожный номер:4210176

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:219373

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:4204249

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL SEAL

Каталожный номер:4203860

Комплект:1

Примечание:

№ на схеме:14

Наименование:END PLUG

Каталожный номер:4204250

Комплект:1

Примечание:

№ на схеме:15

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:5

Примечание:

№ на схеме:16

Наименование:CAPSCREW

Каталожный номер:7CM1030

Комплект:3

Примечание:

№ на схеме:16A

Наименование:CAPSCREW

Каталожный номер:7CM1035

Комплект:2

Примечание:

№ на схеме:17

Наименование:LOCKWASHER

Каталожный номер:6EM100

Комплект:4

Примечание:

№ на схеме:18

Наименование:CAPSCREW

Каталожный номер:7CM1030

Комплект:4

Примечание:

№ на схеме:19

Наименование:STUD M12-1/2

Каталожный номер:4204248

Комплект:4

Примечание:
