Корпус гидротрансформатора

Корпус гидротрансформатора

← Гидротрансформатор Корпус кпп →

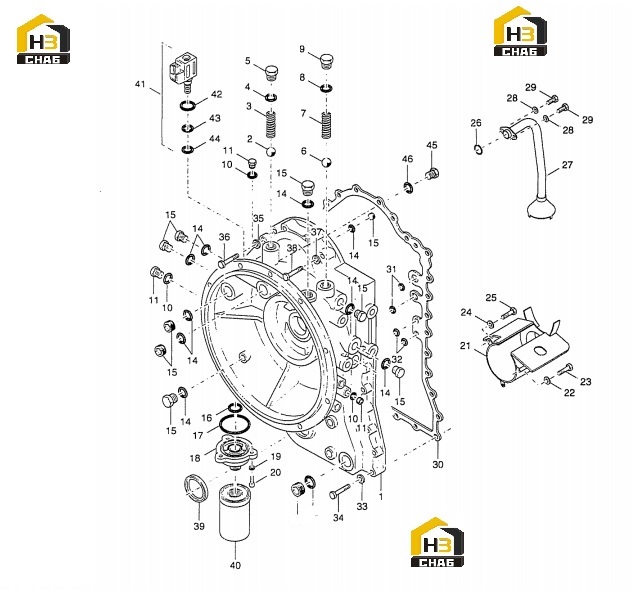

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:ASSY-CONVERTER HOUSING AND PLUGS
Каталожный номер:4205243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BALL
Каталожный номер:10J24
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SPRING BY-PASS
Каталожный номер:4204243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-RING
Каталожный номер:76K119
Комплект:1
Примечание:PART OF ITEM 5
0 ₽
шт
№ на схеме:5
Наименование:PLUG BY-PASS
Каталожный номер:4204244
Комплект:1
Примечание:INCLUDING ITEM 4
0 ₽
шт
№ на схеме:6
Наименование:BALL
Каталожный номер:19JM250
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SPRING-SAFETY VALVE
Каталожный номер:4203857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-RING
Каталожный номер:76K123
Комплект:1
Примечание:PART OF ITEM 9
0 ₽
шт
№ на схеме:9
Наименование:PLUG
Каталожный номер:4203848
Комплект:1
Примечание:INCLUDING ITEM 8
0 ₽
шт
№ на схеме:10
Наименование:O-RING
Каталожный номер:76K11
Комплект:3
Примечание:PART OF ITEM 11
0 ₽
шт
№ на схеме:11
Наименование:PLUG
Каталожный номер:4203846
Комплект:3
Примечание:INCLUDING ITEM 10
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:76K116
Комплект:9
Примечание:PART OF ITEM 15
0 ₽
шт
№ на схеме:15
Наименование:PLUG
Каталожный номер:4203847
Комплект:9
Примечание:INCLUDING ITEM 14
0 ₽
шт
№ на схеме:16
Наименование:O-RING-FILTER ADAPTER
Каталожный номер:4204245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-RING
Каталожный номер:25K30228
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:ADAPTOR-FILTER
Каталожный номер:4205241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SCREW
Каталожный номер:1GM1025
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:ASSY-OIL BAFFLE
Каталожный номер:4204313
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CAPSCREW
Каталожный номер:1GM1016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SCREW
Каталожный номер:1CM1016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:O-RING-SUCTION TUBE
Каталожный номер:76K218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:ASSEMBLY-SUCTION TUBE
Каталожный номер:4204237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:SCREW
Каталожный номер:1GM1016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:GASKET-CONV HSG TO TRANS CASE
Каталожный номер:4203901
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:O-RING
Каталожный номер:60K20028
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:O-RING
Каталожный номер:76K13
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:SCREW
Каталожный номер:7CM1050
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36A
Наименование:SCREW
Каталожный номер:3GM1030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:CAPSCREW
Каталожный номер:7CM1030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:LOCKWASHER
Каталожный номер:6EM100
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SCREW
Каталожный номер:7CM1080
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:OIL-SEAL
Каталожный номер:4203860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:ASSEMBLY-FILTER
Каталожный номер:4203691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:SOLENOID-ASSEMBLY
Каталожный номер:4205345
Комплект:1
Примечание:INCL, ITEMS 42,43&44
0 ₽
шт
№ на схеме:42
Наименование:O-RING
Каталожный номер:91F6
Комплект:1
Примечание:PART OF ITEM 41
0 ₽
шт
№ на схеме:43
Наименование:O-RING
Каталожный номер:60K20016
Комплект:1
Примечание:PART OF ITEM 41
0 ₽
шт
№ на схеме:44
Наименование:O-RING
Каталожный номер:60K20014
Комплект:1
Примечание:PART OF ITEM 41
0 ₽
шт
№ на схеме:45
Наименование:PLUG-PORT
Каталожный номер:47K5
Комплект:1
Примечание:INCLUDING ITEM 46
0 ₽
шт
№ на схеме:46
Наименование:O-RING
Каталожный номер:91F5
Комплект:1
Примечание:PART OF ITEM 45
