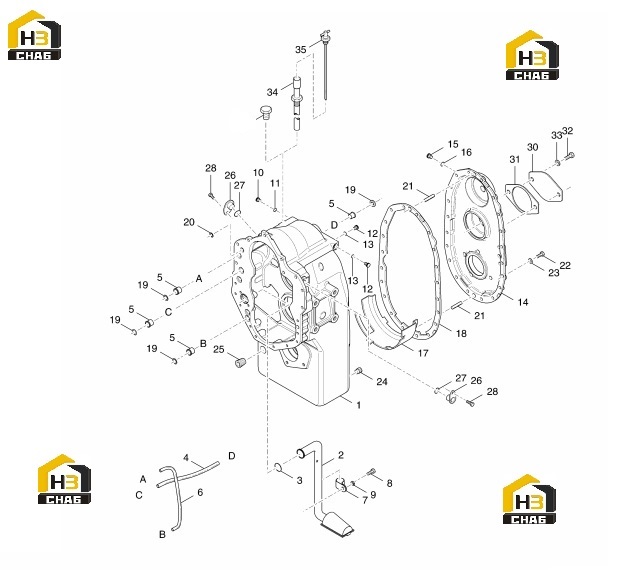

Корпус кпп и задняя крышка

← Корпус гидротрансформатора Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-TRANSM. CASE

Каталожный номер:4205091

Комплект:1

Примечание:INCL. ITEMS 2 THRU 9

№ на схеме:2

Наименование:ASSY-SUCTION TUBE

Каталожный номер:4205093

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-RING-SUCTION TUBE ASSEMBLY

Каталожный номер:4205097

Комплект:1

Примечание:

№ на схеме:4

Наименование:TUBE-LOW CLUTCH

Каталожный номер:234157

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLEEVE-PRESSURE&LUBRICATION TUBE

Каталожный номер:222067

Комплект:4

Примечание:

№ на схеме:6

Наименование:TUBE-3RD CLUTCH PRESSURE

Каталожный номер:4205098

Комплект:1

Примечание:

№ на схеме:7

Наименование:CLIP-CLOSED

Каталожный номер:6H42

Комплект:1

Примечание:PART OF ITEM 2

№ на схеме:8

Наименование:SCREW-TUBE CLIP

Каталожный номер:1C712

Комплект:1

Примечание:

№ на схеме:9

Наименование:LOCKWASHER-TUBE CLIP SCREW

Каталожный номер:4E7

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:47K5

Комплект:1

Примечание:INCLUDING ITEM 11

№ на схеме:11

Наименование:O-RING-PLUG

Каталожный номер:91F5

Комплект:1

Примечание:PART OF ITEM 10

№ на схеме:12

Наименование:PLUG

Каталожный номер:47K6

Комплект:2

Примечание:INCLUDING ITEM 13

№ на схеме:13

Наименование:O-RING-PLUG

Каталожный номер:91F6

Комплект:2

Примечание:PART OF ITEM 12

№ на схеме:14

Наименование:ASSY-REAR COVER&PLUG

Каталожный номер:4205099

Комплект:1

Примечание:INCLUDING ITEM 15

№ на схеме:15

Наименование:PLUG

Каталожный номер:47K5

Комплект:1

Примечание:INCLUDING ITEM 16

№ на схеме:16

Наименование:O-RING-PLUG

Каталожный номер:91F5

Комплект:1

Примечание:PART OF ITEM 15

№ на схеме:17

Наименование:OIL-BAFFLE

Каталожный номер:4205472

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET-TRANS CASE TO REAR COVER

Каталожный номер:4205101

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING-CLUTCH PRESSURE TUBE

Каталожный номер:60K40026

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-RING-CLUTCH PRESSURE

Каталожный номер:60K30018

Комплект:1

Примечание:

№ на схеме:21

Наименование:PIN-TRANS CASE TO REAR COVER DOWEL

Каталожный номер:4203907

Комплект:2

Примечание:

№ на схеме:22

Наименование:SCREW-REAR COVER TO TRANS CASE

Каталожный номер:17C728

Комплект:20

Примечание:

№ на схеме:23

Наименование:LOCKWASHER-REAR COVER TO CASE SCREW

Каталожный номер:4E7

Комплект:20

Примечание:

№ на схеме:24

Наименование:PLUG-MAGNETIC DRAIN

Каталожный номер:215757

Комплект:2

Примечание:

№ на схеме:25

Наименование:PLUG-DRAIN BACK HOLE

Каталожный номер:11F16

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLUG-SPEED SENSOR PORT

Каталожный номер:4202489

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4203422

Комплект:2

Примечание:

№ на схеме:28

Наименование:SCREW-SPEED SENSOR

Каталожный номер:3GM612

Комплект:2

Примечание:

№ на схеме:30

Наименование:COVER-PUMP ADAPTOR

Каталожный номер:219430

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET-COVER

Каталожный номер:232640

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREW-COVER

Каталожный номер:1C612

Комплект:2

Примечание:

№ на схеме:33

Наименование:LOCKWASHER-COVER SCREW

Каталожный номер:4E6

Комплект:2

Примечание:

№ на схеме:34

Наименование:ASSY-DIPSTICK TUBE

Каталожный номер:236669

Комплект:1

Примечание:

№ на схеме:35

Наименование:DIPSTICK

Каталожный номер:242603

Комплект:1

Примечание:
