Корпус гидротрансформатора

← Фланец Корпус кпп и задняя крышка →

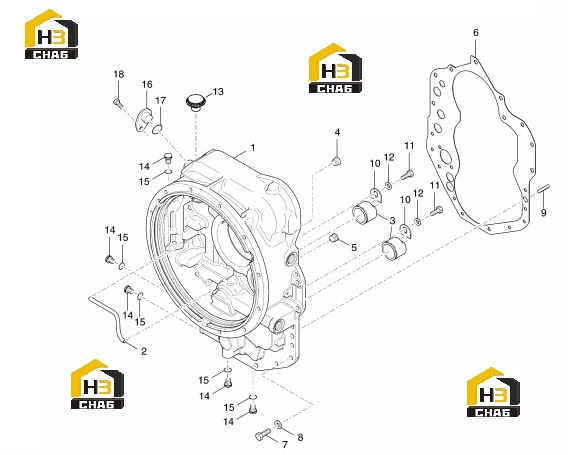

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ASSY-CONVERTER HOUSING

Каталожный номер:4205206

Комплект:1

Примечание:INCL.

№ на схеме:2

Наименование:TUBE-LUBE

Каталожный номер:242832

Комплект:1

Примечание:PART OF ITEM 1

№ на схеме:3

Наименование:SLEEVE-CONVERTER HOUSING

Каталожный номер:248612

Комплект:2

Примечание:

№ на схеме:4

Наименование:PLUG-PIPE TEMP PICKUP

Каталожный номер:11F8

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG-PIPE

Каталожный номер:239244

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET-CONV HSG TO TRANS CASE

Каталожный номер:4205090

Комплект:1

Примечание:

№ на схеме:7

Наименование:SCREW-CONV HSG TO TRANS CASE

Каталожный номер:17C720

Комплект:18

Примечание:

№ на схеме:8

Наименование:LOCKWASHER-CONV HSG TO TRANS CASE SCREW

Каталожный номер:4E7

Комплект:18

Примечание:

№ на схеме:9

Наименование:PIN-CONV HSG TO TRANS CASE DOWEL

Каталожный номер:4203907

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLIP

Каталожный номер:230851

Комплект:2

Примечание:

№ на схеме:11

Наименование:SCREW-CLIP

Каталожный номер:1C510

Комплект:2

Примечание:

№ на схеме:12

Наименование:LOCKWASHER-CLIP SCREW

Каталожный номер:4E5

Комплект:2

Примечание:

№ на схеме:13

Наименование:AIR-BREATHER

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:47K5

Комплект:5

Примечание:INCLUDING ITEM 15

№ на схеме:15

Наименование:O-RING-PLUG

Каталожный номер:91F5

Комплект:5

Примечание:PART OF ITEM 14

№ на схеме:16

Наименование:PLUG-SPEED SENSOR PORT

Каталожный номер:4202489

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-RING-SPEED SENSOR

Каталожный номер:4203422

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW-SPEED SENSOR

Каталожный номер:3GM612

Комплект:1

Примечание:
