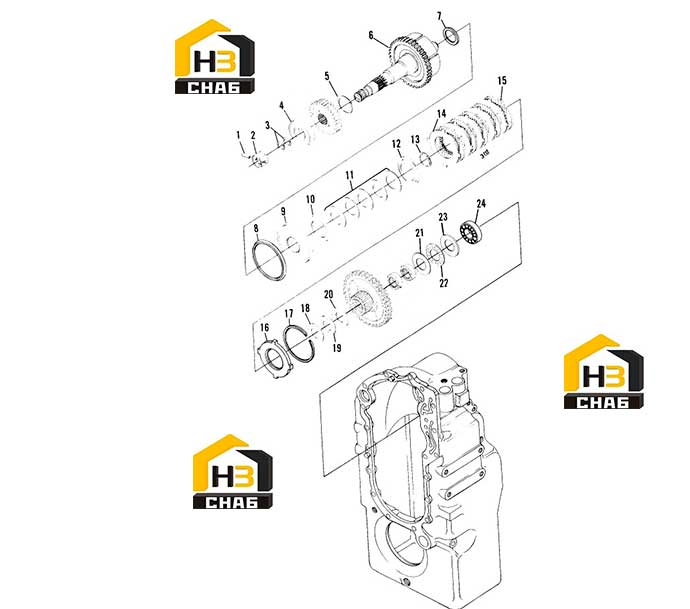

Передача третья

← Группа переднего и заднего хода Передача первая и вторая →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW-SLEEVE RETAINING

Каталожный номер:246408

Комплект:1

Примечание:

№ на схеме:2

Наименование:SLEEVE-OIL DISTRIBUTOR

Каталожный номер:246503

Комплект:1

Примечание:

№ на схеме:3

Наименование:RING-PISTON

Каталожный номер:230416

Комплект:2

Примечание:

№ на схеме:4

Наименование:ASSEMBLY-BEARING & SEAL BB1-3102A

Каталожный номер:4204928

Комплект:1

Примечание:

№ на схеме:5

Наименование:SNAP RING-GEAR RETAINING

Каталожный номер:5JM35

Комплект:1

Примечание:

№ на схеме:6

Наименование:ASSEMBLY-3RD SHAFT, DRUM AND PLUG

Каталожный номер:246505

Комплект:1

Примечание:

№ на схеме:7

Наименование:SEAL-CLUTCH PISTON- INNER

Каталожный номер:244128

Комплект:1

Примечание:PART OF ITEM

№ на схеме:8

Наименование:SEAL-CLUTCH PISTON- OUTER

Каталожный номер:244841

Комплект:1

Примечание:PART OF ITEM

№ на схеме:9

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4203228

Комплект:1

Примечание:INCL.ITEMS

№ на схеме:10

Наименование:PLATE-CLUTCH PISTON WEAR

Каталожный номер:245252

Комплект:1

Примечание:

№ на схеме:11

Наименование:ASSY-DISC SPRING 3RD

Каталожный номер:247662

Комплект:1

Примечание:

№ на схеме:12

Наименование:RETAINER-SNAP RING

Каталожный номер:246390

Комплект:1

Примечание:

№ на схеме:13

Наименование:SNAP RING-RETAINER

Каталожный номер:245255

Комплект:1

Примечание:

№ на схеме:14

Наименование:DISC-OUTER 3RD

Каталожный номер:245238

Комплект:5

Примечание:

№ на схеме:15

Наименование:DISC-INNER 3RD

Каталожный номер:245239

Комплект:5

Примечание:

№ на схеме:16

Наименование:PLATE-END

Каталожный номер:245268

Комплект:1

Примечание:

№ на схеме:17

Наименование:SNAP RING-END PLATE

Каталожный номер:244426

Комплект:1

Примечание:

№ на схеме:18

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:19

Наименование:BEARING-CLUTCH THRUST

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:20

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:21

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:22

Наименование:BEARING-CLUTCH THRUST

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:23

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:24

Наименование:BEARING-BALL

Каталожный номер:248513

Комплект:1

Примечание:
