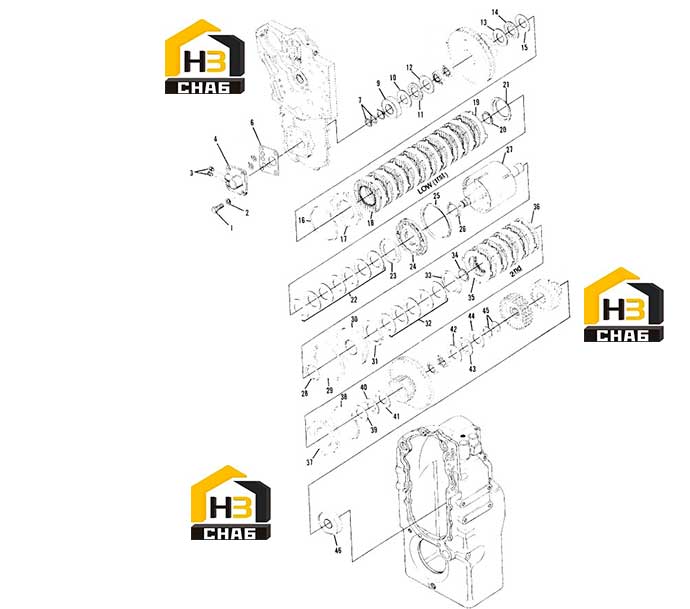

Передача первая и вторая

← Передача третья Вал выходной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW-DISTRIBUTOR CAP MOUNTING

Каталожный номер:7CM1030

Комплект:4

Примечание:

№ на схеме:2

Наименование:LOCKWASHER-DISTRIBUTOR CAP SCREW

Каталожный номер:6EM100

Комплект:4

Примечание:

№ на схеме:3A

Наименование:O-RING

Каталожный номер:91F2

Комплект:2

Примечание:PART OF ITEM 3

№ на схеме:3

Наименование:PLUG-DISTRIBUTOR CAP

Каталожный номер:24K2

Комплект:2

Примечание:INCL. ITEM 3A

№ на схеме:4

Наименование:CAP-1ST & 2ND DISTRIBUTOR

Каталожный номер:4204755

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET-1ST & 2ND DISTRIBUTOR CAP

Каталожный номер:4204921

Комплект:1

Примечание:

№ на схеме:7

Наименование:RING-PISTON

Каталожный номер:230416

Комплект:2

Примечание:

№ на схеме:9

Наименование:ASSEMBLY-BEARING & SEAL BB1-3102A

Каталожный номер:4204928

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:11

Наименование:BEARING-CLUTCH GEAR THRUST

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING-CLUTCH GEAR THRUST

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:15

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:16

Наименование:SNAP RING-END PLATE

Каталожный номер:244426

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLATE-END

Каталожный номер:245268

Комплект:1

Примечание:

№ на схеме:18

Наименование:DISC-INNER 1ST

Каталожный номер:245239

Комплект:10

Примечание:

№ на схеме:19

Наименование:DISC-OUTER 1ST

Каталожный номер:245238

Комплект:10

Примечание:

№ на схеме:20

Наименование:SNAP RING-RETAINING

Каталожный номер:245255

Комплект:1

Примечание:

№ на схеме:21

Наименование:RETAINER-SNAP RING

Каталожный номер:246390

Комплект:1

Примечание:

№ на схеме:22

Наименование:ASSEMBLY-DISC SPRING - INCL. 7 WASHERS

Каталожный номер:247663

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE-CLUTCH PISTON WEAR

Каталожный номер:245252

Комплект:1

Примечание:

№ на схеме:24

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4203229

Комплект:1

Примечание:INCL.ITEMS 25 & 26

№ на схеме:25

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:244841

Комплект:1

Примечание:PART OF ITEM 24

№ на схеме:26

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:244128

Комплект:1

Примечание:PART OF ITEM 24

№ на схеме:27

Наименование:ASSY-1ST AND 2ND SHAFT, DRUM, PLUG AND SEAT

Каталожный номер:4205495

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEAL-CLUTCH PISTON - INNER

Каталожный номер:244128

Комплект:1

Примечание:PART OF ITEM 30

№ на схеме:29

Наименование:SEAL-CLUTCH PISTON - OUTER

Каталожный номер:244841

Комплект:1

Примечание:PART OF ITEM 30

№ на схеме:30

Наименование:ASSY-CLUTCH PISTON & SEALS

Каталожный номер:4203229

Комплект:2

Примечание:INCL.ITEMS 28 & 29

№ на схеме:31

Наименование:PLATE-CLUTCH PISTON WEAR

Каталожный номер:245252

Комплект:1

Примечание:

№ на схеме:32

Наименование:ASSEMBLY-DISC SPRING 2ND

Каталожный номер:247662

Комплект:1

Примечание:

№ на схеме:33

Наименование:RETAINER-SNAP RING

Каталожный номер:246390

Комплект:1

Примечание:

№ на схеме:34

Наименование:SNAP RING-RETAINING

Каталожный номер:245255

Комплект:1

Примечание:

№ на схеме:35

Наименование:DISC-OUTER 2ND

Каталожный номер:245238

Комплект:5

Примечание:

№ на схеме:36

Наименование:DISC-INNER 2ND

Каталожный номер:245239

Комплект:5

Примечание:

№ на схеме:37

Наименование:PLATE-END

Каталожный номер:245268

Комплект:1

Примечание:

№ на схеме:38

Наименование:SNAP RING-END PLATE

Каталожный номер:244426

Комплект:1

Примечание:

№ на схеме:39

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:40

Наименование:BEARING-CLUTCH GEAR THRUST

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:41

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:42

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:43

Наименование:BEARING-CLUTCH GEAR THRUST

Каталожный номер:245243

Комплект:1

Примечание:

№ на схеме:44

Наименование:WASHER-CLUTCH GEAR THRUST

Каталожный номер:245244

Комплект:1

Примечание:

№ на схеме:45

Наименование:SNAP RING-2ND CLUTCH GEAR HUB

Каталожный номер:5JM35

Комплект:2

Примечание:

№ на схеме:46

Наименование:BEARING-REAR

Каталожный номер:246551

Комплект:1

Примечание:
