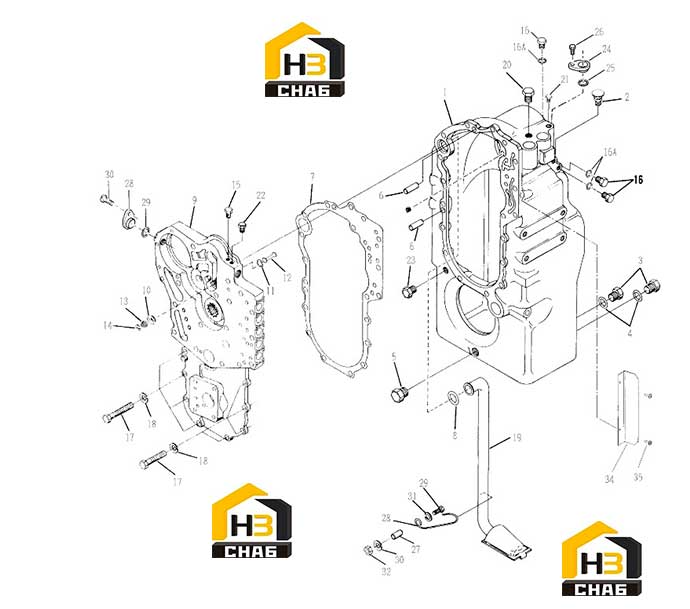

Корпус кпп

← Корпус гидротрансформатора Гидротрансформатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CASE-TRANSMISSION

Каталожный номер:4202462

Комплект:1

Примечание:

№ на схеме:2

Наименование:BREATHER-AIR

Каталожный номер:238535

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG

Каталожный номер:24K3

Комплект:2

Примечание:INCLUDING ITEM 4

№ на схеме:4

Наименование:O-RING

Каталожный номер:91F3

Комплект:2

Примечание:PART OF ITEM 3

№ на схеме:5

Наименование:PLUG-MAGNETIC DRAIN

Каталожный номер:215757

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN-PLATE TO TRANS CASE DOWEL

Каталожный номер:4JM1024

Комплект:2

Примечание:

№ на схеме:7

Наименование:GASKET-PLATE TO TRANS CASE

Каталожный номер:4201489

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING-OIL SUPPLY TUBE SEAL

Каталожный номер:246605

Комплект:1

Примечание:

№ на схеме:9

Наименование:ASSY-SPACER PLATE LD

Каталожный номер:4210460

Комплект:1

Примечание:

№ на схеме:10

Наименование:SEAT-SAFETY VALVE

Каталожный номер:4201332

Комплект:1

Примечание:

№ на схеме:11

Наименование:SNAP-RING-SEAT

Каталожный номер:4201333

Комплект:1

Примечание:

№ на схеме:12

Наименование:POPPET-CONVERTER SAFETY VALVE

Каталожный номер:244895

Комплект:1

Примечание:

№ на схеме:13

Наименование:SPRING-CONVERTER SAFETY VALVE

Каталожный номер:222312

Комплект:1

Примечание:

№ на схеме:14

Наименование:WASHER-POPPET RETAINING

Каталожный номер:244894

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG CASE

Каталожный номер:40K2

Комплект:1

Примечание:

№ на схеме:16A

Наименование:O-RING

Каталожный номер:91F2

Комплект:3

Примечание:PART OF ITEM 16

№ на схеме:16

Наименование:PLUG

Каталожный номер:24K2

Комплект:3

Примечание:INCLUDING ITEM 16A

№ на схеме:17

Наименование:SCREW-PLATE TO TRANS CASE

Каталожный номер:7CM1040

Комплект:10

Примечание:

№ на схеме:18

Наименование:LOCKWASHER-PLATE TO TRANS CASE

Каталожный номер:6EM100

Комплект:10

Примечание:SCREW

№ на схеме:19

Наименование:ASSEMBLY-TUBE & SCREEN

Каталожный номер:246557

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG-FILLER

Каталожный номер:16F12

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG-TO COOLER PORT PLATE

Каталожный номер:40K2

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG PLATE

Каталожный номер:239245

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG-DRAIN BACK PORT

Каталожный номер:16F8

Комплект:1

Примечание:

№ на схеме:24

Наименование:PLUG-SPEED SENSOR PORT CASE TOP & PLATE

Каталожный номер:4202489

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING-SPEED SENSOR CASE TOP & PLATE

Каталожный номер:4203422

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW-SPEED SENSOR CASE TOP & PLATE

Каталожный номер:3GM612

Комплект:2

Примечание:

№ на схеме:27

Наименование:SPACER

Каталожный номер:4203427

Комплект:1

Примечание:

№ на схеме:28

Наименование:CLIP

Каталожный номер:6H36

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW-CLIP

Каталожный номер:7CM850

Комплект:1

Примечание:

№ на схеме:30

Наименование:WASHER-SEAL

Каталожный номер:4203428

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:1EM80

Комплект:1

Примечание:

№ на схеме:32

Наименование:NUT

Каталожный номер:4DM8

Комплект:1

Примечание:

№ на схеме:34

Наименование:PLATE-SOLENOIDS PROTECTION

Каталожный номер:4211804

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEX. SOCKET BUTTON HEAD CAPSCREW W/FLANGE M6X

Каталожный номер:4209804

Комплект:2

Примечание:
