Корпус гидротрансформатора

← Комплектующие кпп Корпус кпп →

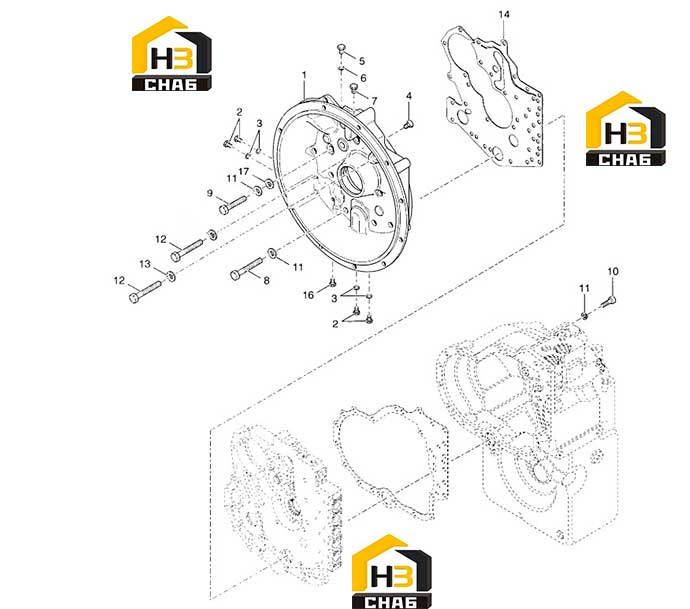

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOUSING-CONVERTER

Каталожный номер:4202561

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLUG-HI & 3RD PORT

Каталожный номер:24K2

Комплект:2

Примечание:INCL. ITEM 3

№ на схеме:3

Наименование:O-RING

Каталожный номер:91F2

Комплект:2

Примечание:PART OF ITEM 2

№ на схеме:4

Наименование:PLUG-REGULATOR PRESSURE SIDE

Каталожный номер:40K2

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLUG-REGULATOR PRESSURE TOP

Каталожный номер:24K2

Комплект:1

Примечание:INCL. ITEM 6

№ на схеме:6

Наименование:O-RING

Каталожный номер:91F2

Комплект:1

Примечание:PART OF ITEM 5

№ на схеме:7

Наименование:PLUG-CHECK VALVE BORE

Каталожный номер:239245

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW-CONV HSG TO PLATE

Каталожный номер:7CM1030

Комплект:6

Примечание:

№ на схеме:9

Наименование:SCREW-CONV HSG TO TRANS CASE

Каталожный номер:7CM1090

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW-CONV HSG TO PLATE

Каталожный номер:3GM1040

Комплект:1

Примечание:

№ на схеме:11

Наименование:LOCKWASHER-CONV HSG TO PLATE SCREW

Каталожный номер:6EM100

Комплект:7

Примечание:

№ на схеме:12

Наименование:SCREW-CONV HSG TO TRANS CASE

Каталожный номер:7CM1060

Комплект:13

Примечание:

№ на схеме:13

Наименование:LOCKWASHER-CONV HSG TO TRANS CASE SCREW

Каталожный номер:6EM100

Комплект:14

Примечание:

№ на схеме:14

Наименование:GASKET-CONV HSG TO PLATE

Каталожный номер:4201488

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG-NEW TEMP. PICKUP

Каталожный номер:40K4

Комплект:1

Примечание:
