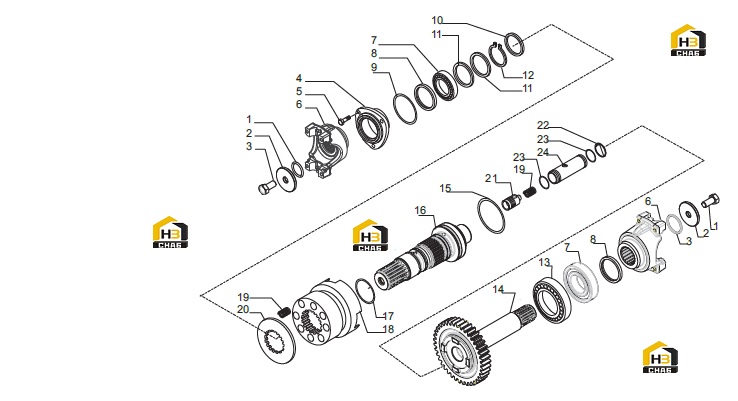

Вал выходной (ось e)

← Вал вторичный (ось c) Блок управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O.ring

Каталожный номер:028131

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:129924

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M12x25 (Self lock.)

Каталожный номер:123918

Комплект:2

Примечание:

№ на схеме:4

Наименование:Front cover

Каталожный номер:139343

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:3

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:144452

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:025809

Комплект:2

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:025485

Комплект:2

Примечание:

№ на схеме:9

Наименование:O.ring

Каталожный номер:028528

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:125831

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal ring D45

Каталожный номер:139197

Комплект:2

Примечание:

№ на схеме:12

Наименование:Snap ring D45

Каталожный номер:024799

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:027541

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gear Z=36

Каталожный номер:383623

Комплект:1

Примечание:

№ на схеме:15

Наименование:O.ring

Каталожный номер:033027

Комплект:1

Примечание:

№ на схеме:16

Наименование:Output shaft

Каталожный номер:381147

Комплект:1

Примечание:

№ на схеме:17

Наименование:O.ring

Каталожный номер:028141

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve

Каталожный номер:138981

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:125209

Комплект:9

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:138982

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve

Каталожный номер:139791

Комплект:1

Примечание:

№ на схеме:22

Наименование:Snap ring

Каталожный номер:024866

Комплект:1

Примечание:

№ на схеме:23

Наименование:O.ring

Каталожный номер:028600

Комплект:2

Примечание:

№ на схеме:24

Наименование:Cylinder

Каталожный номер:139790

Комплект:1

Примечание:
