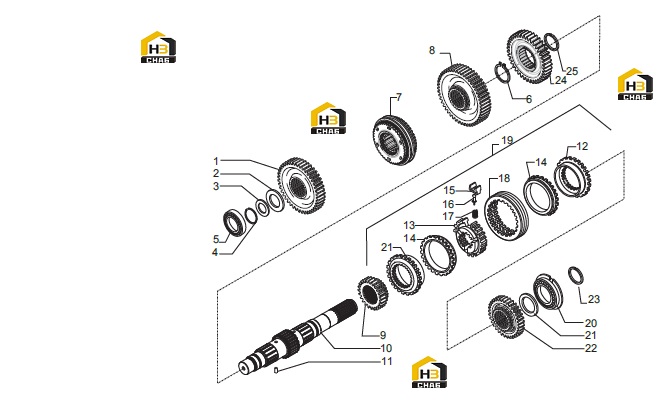

Вал вторичный (ось c)

← Вал обратный (ось d) и первичный вал (ось b) Вал выходной (ось e) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear Z=44

Каталожный номер:145134

Комплект:1

Примечание:

№ на схеме:2

Наименование:Spacer

Каталожный номер:139010

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim 0.50mm

Каталожный номер:133360

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.30mm

Каталожный номер:132815

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.10mm

Каталожный номер:132814

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.05mm

Каталожный номер:132813

Комплект:-

Примечание:

№ на схеме:4

Наименование:Snap ring D.40

Каталожный номер:025053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:027554

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap ring D70

Каталожный номер:025061

Комплект:1

Примечание:

№ на схеме:7

Наименование:Synchronizing kit

Каталожный номер:389686

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear Z=50

Каталожный номер:145133

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gear Z=23

Каталожный номер:138970

Комплект:1

Примечание:

№ на схеме:10

Наименование:Secondary shaft

Каталожный номер:374596

Комплект:1

Примечание:

№ на схеме:11

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clutch ring

Каталожный номер:046379

Комплект:2

Примечание:140570

№ на схеме:13

Наименование:Hub

Каталожный номер:046378

Комплект:1

Примечание:140570

№ на схеме:14

Наименование:Tapered friction ring

Каталожный номер:046380

Комплект:2

Примечание:140570

№ на схеме:15

Наименование:Lock-spring plate

Каталожный номер:046326

Комплект:3

Примечание:140570

№ на схеме:16

Наименование:Pin

Каталожный номер:046376

Комплект:3

Примечание:140570

№ на схеме:17

Наименование:Spring

Каталожный номер:046377

Комплект:3

Примечание:140570

№ на схеме:18

Наименование:Sleeve

Каталожный номер:046375

Комплект:1

Примечание:140570

№ на схеме:19

Наименование:Synchronizing kit

Каталожный номер:140570

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:026190

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spacer

Каталожный номер:138985

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear Z=33

Каталожный номер:138969

Комплект:1

Примечание:

№ на схеме:23

Наименование:Circlip

Каталожный номер:024800

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear Z45

Каталожный номер:373632

Комплект:1

Примечание:

№ на схеме:25

Наименование:Circlip

Каталожный номер:024817

Комплект:1

Примечание:
