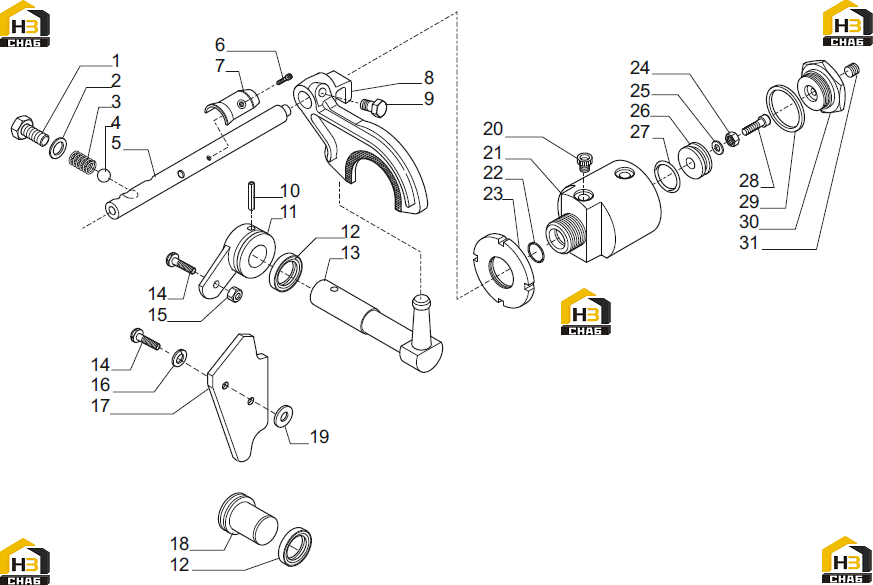

Переключение передач

← Корпус коробки передач Вал с шестерней (часть i) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x16

Каталожный номер:020913

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:023288

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:071352

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ball

Каталожный номер:028270

Комплект:1

Примечание:

№ на схеме:5

Наименование:Speed control shaft

Каталожный номер:135819

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M4x10

Каталожный номер:021355

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bush

Каталожный номер:130074

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fork 1st and 2nd speed

Каталожный номер:125704

Комплект:1

Примечание:

№ на схеме:9

Наименование:Locking bolt

Каталожный номер:106333

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pin D6x40

Каталожный номер:024443

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lever

Каталожный номер:127979

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal ring

Каталожный номер:025111

Комплект:2

Примечание:

№ на схеме:13

Наименование:Speed control lever

Каталожный номер:125709

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M8

Каталожный номер:022116

Комплект:1

Примечание:

№ на схеме:16

Наименование:Grower

Каталожный номер:022856

Комплект:1

Примечание:

№ на схеме:17

Наименование:Locking levers plate

Каталожный номер:127977

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug D22

Каталожный номер:130472

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:118225

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:030740

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cylinder

Каталожный номер:135811

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:028111

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring nut M 30x2

Каталожный номер:135820

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut M6

Каталожный номер:022112

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:023066

Комплект:1

Примечание:

№ на схеме:26

Наименование:Piston

Каталожный номер:130077

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:028118

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M6x20

Каталожный номер:021373

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:023284

Комплект:1

Примечание:

№ на схеме:30

Наименование:Plug

Каталожный номер:135810

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:1

Примечание:
