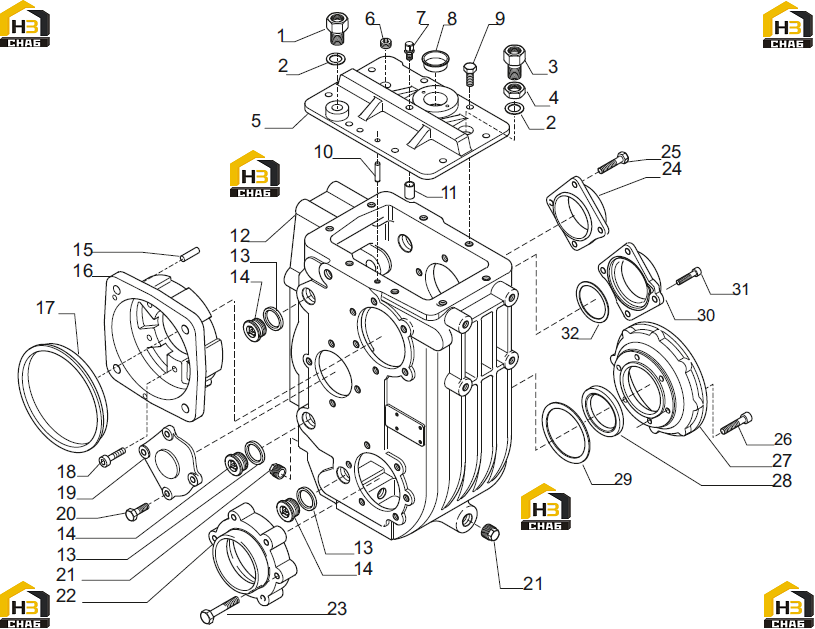

Корпус коробки передач

← Вал с шестерней (часть ii) Переключение передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:829697

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:23265

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:20069

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M16

Каталожный номер:22129

Комплект:1

Примечание:

№ на схеме:5

Наименование:Upper cover

Каталожный номер:137256

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug M22x1.5

Каталожный номер:021565

Комплект:1

Примечание:

№ на схеме:7

Наименование:Breather M10x1

Каталожный номер:104988

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug D31

Каталожный номер:030767

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x20

Каталожный номер:020778

Комплект:8

Примечание:

№ на схеме:10

Наименование:Pin 8x24.5

Каталожный номер:137160

Комплект:1

Примечание:

№ на схеме:11

Наименование:Inner breather plug

Каталожный номер:137255

Комплект:1

Примечание:

№ на схеме:12

Наименование:Housing

Каталожный номер:128011

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:023282

Комплект:3

Примечание:

№ на схеме:14

Наименование:Plug M30x2

Каталожный номер:125280

Комплект:3

Примечание:

№ на схеме:15

Наименование:Grub screw M10x35

Каталожный номер:021497

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:125661

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug D160

Каталожный номер:641983

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10x40

Каталожный номер:021413

Комплект:6

Примечание:

№ на схеме:19

Наименование:Rear cover

Каталожный номер:125663

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10x35

Каталожный номер:020854

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plug M22x1.5

Каталожный номер:092270

Комплект:2

Примечание:

№ на схеме:22

Наименование:Lower cover

Каталожный номер:125668

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x45

Каталожный номер:020858

Комплект:6

Примечание:

№ на схеме:24

Наименование:Input shaft cover

Каталожный номер:125665

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8x30

Каталожный номер:020793

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M10x35

Каталожный номер:021386

Комплект:6

Примечание:

№ на схеме:27

Наименование:Flange

Каталожный номер:149603

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal ring

Каталожный номер:025798

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shim 0.50 mm.

Каталожный номер:125721

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shim 0.20 mm.

Каталожный номер:125720

Комплект:1

Примечание:

№ на схеме:29

Наименование:Shim 0.10 mm.

Каталожный номер:125719

Комплект:1

Примечание:

№ на схеме:30

Наименование:Front cover

Каталожный номер:135219

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8x30

Каталожный номер:021394

Комплект:4

Примечание:

№ на схеме:32

Наименование:Shim 0.20 mm.

Каталожный номер:123917

Комплект:1

Примечание:

№ на схеме:32

Наименование:Shim 0.10 mm.

Каталожный номер:123916

Комплект:1

Примечание:

№ на схеме:32

Наименование:Shim 0.05 mm.

Каталожный номер:123915

Комплект:1

Примечание:
