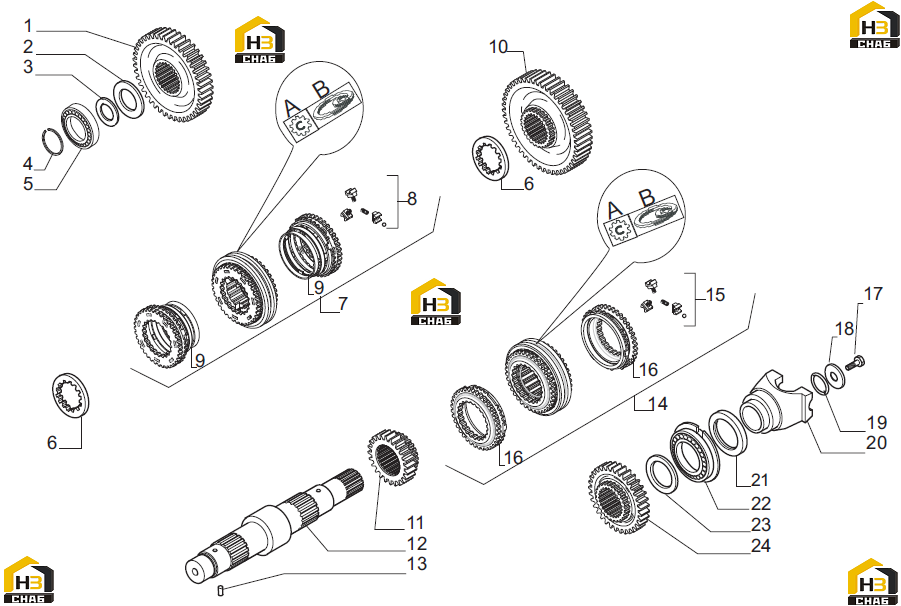

Вал промежуточный (ось c)

← Вал заднего хода (ось d) и вал ведущий (ось b) Тормозная система →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear Z=44

Каталожный номер:145134

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:139010

Комплект:1

Примечание:

№ на схеме:3

Наименование:Shim 0.50 mm.

Каталожный номер:133360

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.30 mm.

Каталожный номер:132815

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.10 mm.

Каталожный номер:132814

Комплект:-

Примечание:

№ на схеме:3

Наименование:Shim 0.05 mm.

Каталожный номер:132813

Комплект:-

Примечание:

№ на схеме:4

Наименование:Lock ring D.40

Каталожный номер:25053

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:27554

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spacer

Каталожный номер:132867

Комплект:2

Примечание:only for A configuration

№ на схеме:7

Наименование:Synchronizing kit

Каталожный номер:132637

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring kit

Каталожный номер:64069

Комплект:1

Примечание:132637 (В) (ремкомплект)

№ на схеме:8

Наименование:Spring kit

Каталожный номер:64067

Комплект:1

Примечание:132637 (А) (ремкомплект)

№ на схеме:9

Наименование:Rings kit

Каталожный номер:64070

Комплект:1

Примечание:132637 (В) (ремкомплект)

№ на схеме:9

Наименование:Rings kit

Каталожный номер:64068

Комплект:1

Примечание:132637 (А) (ремкомплект)

№ на схеме:10

Наименование:Gear Z=50

Каталожный номер:145133

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gear Z=23

Каталожный номер:138970

Комплект:1

Примечание:

№ на схеме:12

Наименование:Secondary shaft

Каталожный номер:357493

Комплект:1

Примечание:

№ на схеме:13

Наименование:Split pin D3x8

Каталожный номер:24321

Комплект:1

Примечание:

№ на схеме:14

Наименование:Synchronizing kit

Каталожный номер:138548

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring kit

Каталожный номер:64069

Комплект:1

Примечание:138548 (В) (ремкомплект)

№ на схеме:15

Наименование:Spring kit

Каталожный номер:46331

Комплект:1

Примечание:138548 (А) (ремкомплект)

№ на схеме:16

Наименование:Rings kit

Каталожный номер:64065

Комплект:1

Примечание:138548 (В) (ремкомплект)

№ на схеме:16

Наименование:Rings kit

Каталожный номер:64071

Комплект:1

Примечание:138548 (А) (ремкомплект)

№ на схеме:17

Наименование:Bolt M12x25

Каталожный номер:123918

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:129924

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:28623

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:137303

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil seal

Каталожный номер:25485

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing

Каталожный номер:26190

Комплект:1

Примечание:

№ на схеме:23

Наименование:Thrust washer

Каталожный номер:138985

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear Z=33

Каталожный номер:138969

Комплект:1

Примечание:
