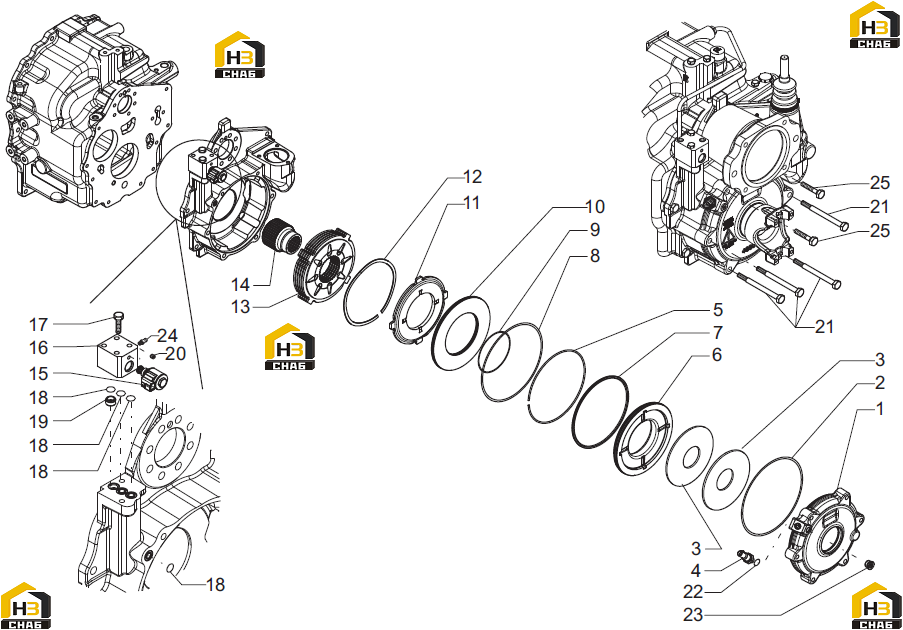

Тормозная система

← Вал промежуточный (ось c) Переключение передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake cover

Каталожный номер:644191

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-Ring

Каталожный номер:28491

Комплект:1

Примечание:

№ на схеме:3

Наименование:Brake spring

Каталожный номер:140943

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pressure sensor

Каталожный номер:358971

Комплект:1

Примечание:

№ на схеме:5

Наименование:Stop ring

Каталожный номер:635587

Комплект:1

Примечание:

№ на схеме:6

Наименование:Brake piston

Каталожный номер:644192

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-Ring + Seal ring

Каталожный номер:644195

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-Ring

Каталожный номер:28686

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-Ring + Seal ring

Каталожный номер:644196

Комплект:1

Примечание:

№ на схеме:10

Наименование:Retaining plate

Каталожный номер:644193

Комплект:1

Примечание:

№ на схеме:11

Наименование:Brake counterplate

Каталожный номер:644194

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spacer

Каталожный номер:635588

Комплект:5

Примечание:

№ на схеме:13

Наименование:Brake pack

Каталожный номер:644197

Комплект:1

Примечание:

№ на схеме:14

Наименование:Link bushing

Каталожный номер:644198

Комплект:1

Примечание:

№ на схеме:15

Наименование:Electrovalve

Каталожный номер:357632

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hydraulic control block

Каталожный номер:357633

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8x55

Каталожный номер:20802

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-Ring

Каталожный номер:28140

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bush

Каталожный номер:358613

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rivet D7

Каталожный номер:23834

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10x120

Каталожный номер:20875

Комплект:4

Примечание:

№ на схеме:22

Наименование:Copper washer

Каталожный номер:23272

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug 9/16

Каталожный номер:21570

Комплект:1

Примечание:

№ на схеме:24

Наименование:Grease nipple

Каталожный номер:24260

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10x50

Каталожный номер:20862

Комплект:2

Примечание:
