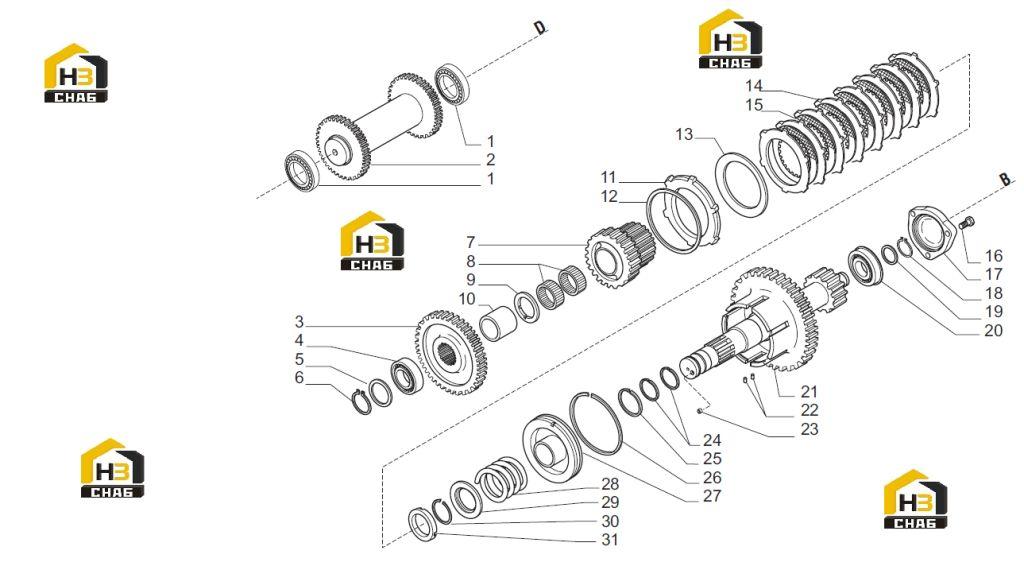

Вал первичный (ось в) и вал отбора мощности (ось d) (часть 2)

← Вал первичный (ось в) и вал отбора мощности (ось d) (часть 1) Вал вторичный (ось с) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Needle bearing bush

Каталожный номер:028041

Комплект:4

Примечание:

№ на схеме:2

Наименование:Thrust washer

Каталожный номер:149139

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing

Каталожный номер:025809

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:125829

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lockring

Каталожный номер:025053

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clutch drive plate

Каталожный номер:133980

Комплект:14

Примечание:

№ на схеме:7

Наименование:Clutch plate

Каталожный номер:138574

Комплект:12

Примечание:

№ на схеме:8

Наименование:Lockring

Каталожный номер:025067

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lockring

Каталожный номер:140332

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gear Z44

Каталожный номер:138368

Комплект:1

Примечание:

№ на схеме:11

Наименование:Trust washer

Каталожный номер:138986

Комплект:2

Примечание:

№ на схеме:12

Наименование:Lockring

Каталожный номер:025031

Комплект:2

Примечание:

№ на схеме:13

Наименование:Lock-spring cover

Каталожный номер:133912

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spring

Каталожный номер:129896

Комплект:2

Примечание:

№ на схеме:15

Наименование:Clutch piston

Каталожный номер:140126

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:138790

Комплект:2

Примечание:

№ на схеме:17

Наименование:Seal ring

Каталожный номер:138786

Комплект:3

Примечание:

№ на схеме:18

Наименование:Rivet D7x6.9

Каталожный номер:023834

Комплект:2

Примечание:

№ на схеме:19

Наименование:Roller 4x8

Каталожный номер:028372

Комплект:1

Примечание:

№ на схеме:20

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shaft Z58

Каталожный номер:139388

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear Z30

Каталожный номер:138366

Комплект:1

Примечание:

№ на схеме:23

Наименование:Lockring

Каталожный номер:025066

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear Z51

Каталожный номер:138365

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lockring

Каталожный номер:138381

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clutch drive plate

Каталожный номер:138377

Комплект:7

Примечание:

№ на схеме:27

Наименование:Clutch plate

Каталожный номер:138378

Комплект:6

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:139348

Комплект:1

Примечание:

№ на схеме:29

Наименование:Lock-spring cover

Каталожный номер:139347

Комплект:1

Примечание:

№ на схеме:30

Наименование:Lockring

Каталожный номер:025021

Комплект:1

Примечание:

№ на схеме:31

Наименование:Clutch piston

Каталожный номер:145898

Комплект:1

Примечание:

№ на схеме:32

Наименование:Seal ring

Каталожный номер:145899

Комплект:1

Примечание:

№ на схеме:33

Наименование:Needle bearing bush

Каталожный номер:028015

Комплект:2

Примечание:
