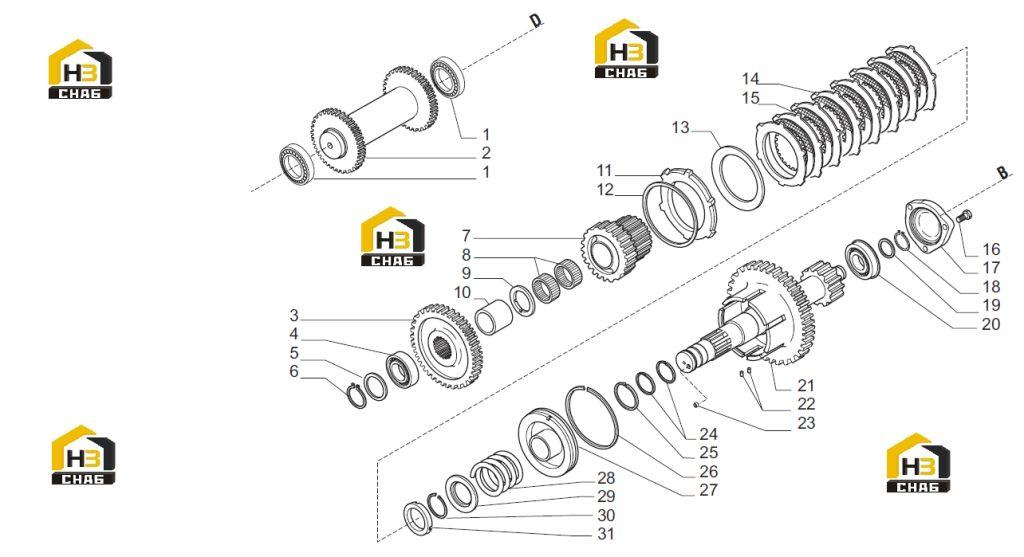

Вал первичный (ось в) и вал отбора мощности (ось d) (часть 1)

← Вал входной и вал отбора мощности (ось а) Вал первичный (ось в) и вал отбора мощности (ось d) (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:025808

Комплект:2

Примечание:

№ на схеме:2

Наименование:Reverse shaft Z27

Каталожный номер:137647

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear Z45

Каталожный номер:133174

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:025809

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:125829

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lockring

Каталожный номер:025053

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear Z30

Каталожный номер:138362

Комплект:1

Примечание:

№ на схеме:8

Наименование:Needles bearing

Каталожный номер:028015

Комплект:2

Примечание:

№ на схеме:9

Наименование:Thrust washer

Каталожный номер:129886

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:138359

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lockring

Каталожный номер:140332

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lockring

Каталожный номер:025067

Комплект:1

Примечание:

№ на схеме:13

Наименование:Belleville washer

Каталожный номер:140116

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clutch counter disc

Каталожный номер:133980

Комплект:9

Примечание:

№ на схеме:15

Наименование:Clutch disc

Каталожный номер:138574

Комплект:8

Примечание:

№ на схеме:16

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:3

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:133372

Комплект:1

Примечание:

№ на схеме:18

Наименование:Snap ring

Каталожный номер:024790

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:125830

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing

Каталожный номер:026188

Комплект:1

Примечание:

№ на схеме:21

Наименование:Shaft Z58/17

Каталожный номер:138363

Комплект:1

Примечание:

№ на схеме:22

Наименование:Split pin D3x8

Каталожный номер:024321

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rivet

Каталожный номер:023834

Комплект:1

Примечание:

№ на схеме:24

Наименование:Seal ring

Каталожный номер:138786

Комплект:2

Примечание:

№ на схеме:25

Наименование:Seal ring

Каталожный номер:138788

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seal ring

Каталожный номер:138790

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clutch piston

Каталожный номер:140126

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:129896

Комплект:1

Примечание:

№ на схеме:29

Наименование:Lock-spring cover

Каталожный номер:133912

Комплект:1

Примечание:

№ на схеме:30

Наименование:Lockring

Каталожный номер:025031

Комплект:1

Примечание:

№ на схеме:31

Наименование:Thrust washer

Каталожный номер:138986

Комплект:1

Примечание:
