Передача бортовая mdu 115 (ratio 16.1)

← Группа колесных валов Набор конических и зубчатых колес →

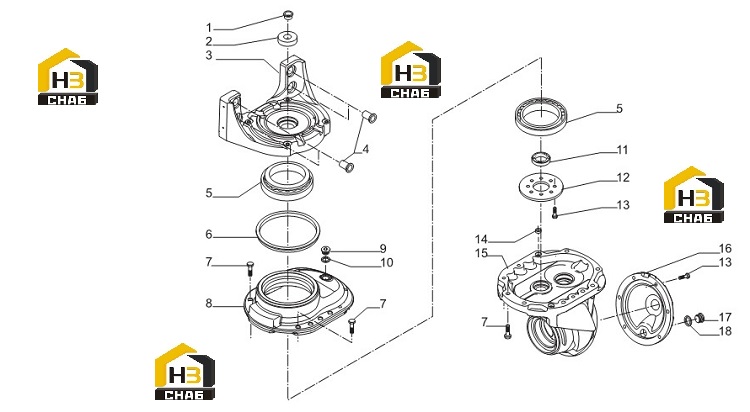

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug D.21.5

Каталожный номер:030804

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:025511

Комплект:1

Примечание:

№ на схеме:3

Наименование:Housing support

Каталожный номер:145646

Комплект:1

Примечание:

№ на схеме:4

Наименование:Centering bush

Каталожный номер:125190

Комплект:4

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:134293

Комплект:2

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:025100

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10x35

Каталожный номер:021091

Комплект:10

Примечание:

№ на схеме:8

Наименование:Upper half-housing

Каталожный номер:142849

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug M18x1.5

Каталожный номер:021554

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:023268

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing

Каталожный номер:025760

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:140914

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x25

Каталожный номер:021759

Комплект:14

Примечание:

№ на схеме:14

Наименование:Centering bush

Каталожный номер:140911

Комплект:2

Примечание:

№ на схеме:15

Наименование:MDU housing

Каталожный номер:145645

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover

Каталожный номер:142851

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug M22x1.5

Каталожный номер:021556

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:023270

Комплект:1

Примечание:
