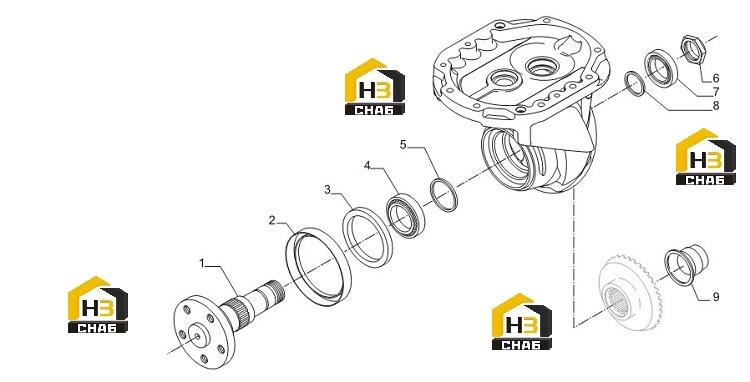

Группа колесных валов

← Набор конических и зубчатых колес Передача бортовая mdu 115 (ratio 16.1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel shaft

Каталожный номер:143138

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:143214

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil seal

Каталожный номер:026619

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:027255

Комплект:1

Примечание:

№ на схеме:5

Наименование:Shim 4,275 mm

Каталожный номер:141555

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,150 mm

Каталожный номер:141550

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,175 mm

Каталожный номер:141551

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,200 mm

Каталожный номер:141552

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,225 mm

Каталожный номер:141553

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,250 mm

Каталожный номер:141554

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,300 mm

Каталожный номер:144108

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,500 mm

Каталожный номер:144856

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,350 mm

Каталожный номер:144110

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,375 mm

Каталожный номер:144111

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,400 mm

Каталожный номер:144112

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,450 mm

Каталожный номер:144855

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,550 mm

Каталожный номер:144857

Комплект:-

Примечание:

№ на схеме:5

Наименование:Shim 4,325 mm

Каталожный номер:144109

Комплект:-

Примечание:

№ на схеме:6

Наименование:Ring nut M33x1,5

Каталожный номер:140916

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:027361

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim 0,90 mm

Каталожный номер:144858

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,00 mm

Каталожный номер:141556

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,05 mm

Каталожный номер:144860

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,10 mm

Каталожный номер:141557

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,20 mm

Каталожный номер:141558

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 0,95 mm

Каталожный номер:144859

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,24 mm

Каталожный номер:141560

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,26 mm

Каталожный номер:141561

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,28 mm

Каталожный номер:141562

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,30 mm

Каталожный номер:141563

Комплект:-

Примечание:

№ на схеме:8

Наименование:Shim 1,22 mm

Каталожный номер:141559

Комплект:-

Примечание:

№ на схеме:9

Наименование:Spacer

Каталожный номер:140917

Комплект:1

Примечание:
