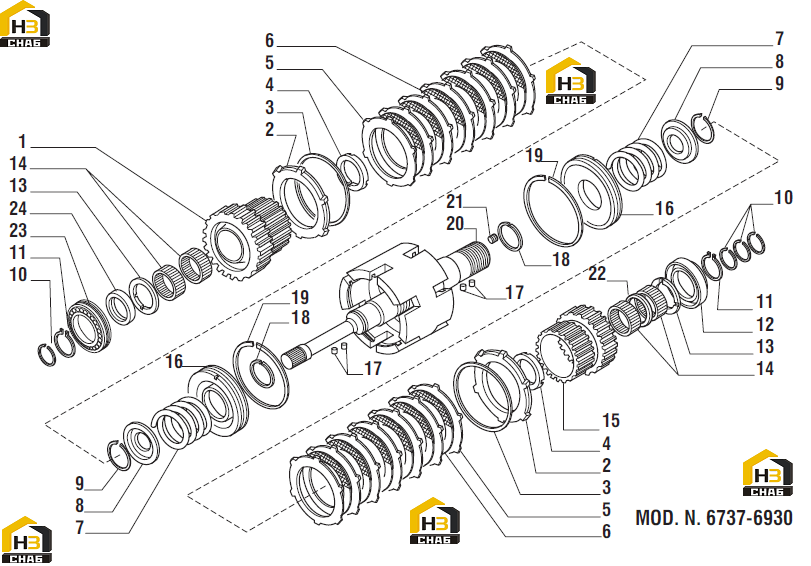

Вал ведущий (mod. n. 6737-6930)

← Корпус трансмиссии (моноприводная модель 2wd) (mod.n. 6782) Вал заднего хода и вал ведущий (mod. n. 6822) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:* Gear Z=29

Каталожный номер:133824

Комплект:1

Примечание:* Используется только для трансмиссий 131365-131366

№ на схеме:1

Наименование:Gear Z=35

Каталожный номер:133822

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate

Каталожный номер:135020

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lockring

Каталожный номер:025067

Комплект:2

Примечание:

№ на схеме:4

Наименование:Thrust washer

Каталожный номер:129901

Комплект:2

Примечание:

№ на схеме:5

Наименование:Intermediarydisc

Каталожный номер:133924

Комплект:14

Примечание:

№ на схеме:6

Наименование:Clutch disc

Каталожный номер:133972

Комплект:12

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:129896

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pressure plate

Каталожный номер:133912

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lockring

Каталожный номер:025031

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal ring

Каталожный номер:138787

Комплект:4

Примечание:

№ на схеме:11

Наименование:Snap ring D.45

Каталожный номер:024800

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bearing

Каталожный номер:025829

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thrust washer 65x45x4

Каталожный номер:129886

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bearing 50x55x17

Каталожный номер:028041

Комплект:4

Примечание:

№ на схеме:15

Наименование:Gear Z=29

Каталожный номер:133823

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston

Каталожный номер:133905

Комплект:2

Примечание:

№ на схеме:17

Наименование:Split pin D.3x8

Каталожный номер:024321

Комплект:4

Примечание:

№ на схеме:18

Наименование:Seal ring

Каталожный номер:138788

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seal ring

Каталожный номер:138790

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shaft

Каталожный номер:133920

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug M10x1

Каталожный номер:021558

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spacer

Каталожный номер:129903

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bearing

Каталожный номер:026160

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spacer

Каталожный номер:129885

Комплект:1

Примечание:
