Корпус трансмиссии (моноприводная модель 2wd) (mod.n. 6782)

← Корпус трансмиссии (полноприводная модель 4wd) (mod. n. 6782) Вал ведущий (mod. n. 6737-6930) →

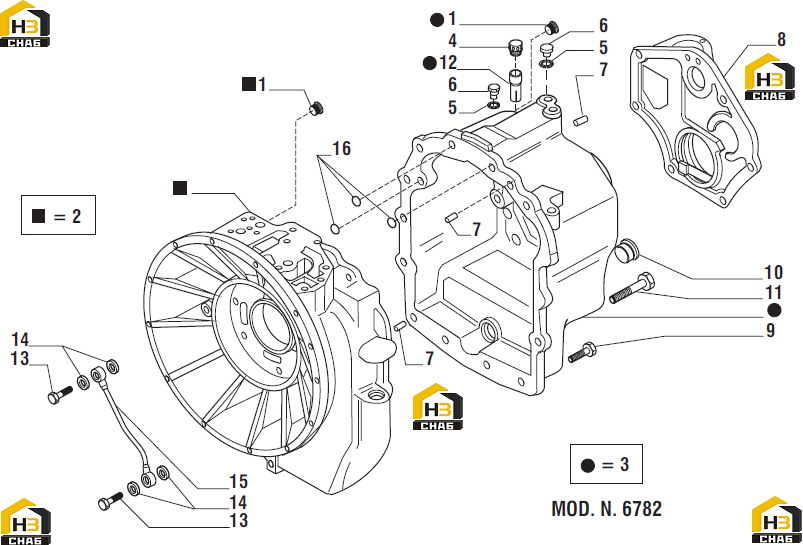

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:** Plug

Каталожный номер:021570

Комплект:1

Примечание:** Входит в комплект 139442

№ на схеме:1

Наименование:* Plug

Каталожный номер:021570

Комплект:1

Примечание:* Входит в комплект 139504

№ на схеме:2

Наименование:Front housing kit

Каталожный номер:139504

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rear housing kit

Каталожный номер:139442

Комплект:1

Примечание:

№ на схеме:4

Наименование:Breather

Каталожный номер:030368

Комплект:1

Примечание:

№ на схеме:5

Наименование:Copper washer 10x14x1,5

Каталожный номер:023260

Комплект:3

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:021322

Комплект:3

Примечание:

№ на схеме:7

Наименование:Pin D10x25

Каталожный номер:072259

Комплект:3

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:131158

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x30

Каталожный номер:020852

Комплект:19

Примечание:

№ на схеме:10

Наименование:Oil plug

Каталожный номер:125280

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x150

Каталожный номер:020879

Комплект:2

Примечание:

№ на схеме:12

Наименование:** Breather pipe

Каталожный номер:139278

Комплект:1

Примечание:** Входит в комплект 139442

№ на схеме:13

Наименование:Screw

Каталожный номер:130663

Комплект:2

Примечание:

№ на схеме:14

Наименование:Copper washer D.14x20x1,5

Каталожный номер:023272

Комплект:4

Примечание:

№ на схеме:15

Наименование:Pipe

Каталожный номер:132634

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:028560

Комплект:3

Примечание:
